Raspon primjene YB-PRE serije trafostanica montiranih na podlošku (transformator montiran na podlogu u europskom stilu)
Prikladno za podstanice bez posade s naponskom razinom od 35 KV i nižom, i kapacitetom glavnog transformatora od 5000 KVA i nižom. Naširoko se koristi u urbanim industrijskim trafostanicama, 10KV prstenastim mrežnim sustavima, ruralnim mrežnim trafostanicama od 35KV i sličnim situacijama.
Predstavljanje proizvoda
Glavne funkcije YB-PRE serije trafostanice montirane na podlogu, također poznate kao europski transformator montiran na podlogu, uključuju:
- Transformacija električne energije: trafostanica je odgovorna za spuštanje visokog napona iz prijenosne mreže na niže napone pogodne za distribuciju potrošačima.
- Distribucija: Upravlja distribucijom električne energije različitim potrošačima ili opterećenjima unutar određenog područja.
- Prijenos: Trafostanica ima ulogu u prijenosu električne energije iz glavne električne mreže u lokalne distribucijske mreže.
- Mjerenje: uključuje mjerne sustave za mjerenje količine električne energije isporučene različitim potrošačima.
- Kompenzacija: Trafostanica može uključivati opremu za korekciju faktora snage ili kompenzaciju jalove snage za poboljšanje učinkovitosti opskrbe električnom energijom.
- Kontrolni sustavi: Uključuje upravljačke sustave za praćenje i upravljanje radom trafostanice i distribucijske mreže.
- Sustavi zaštite: Trafostanica je opremljena zaštitnim uređajima i sustavima za zaštitu električne opreme od kvarova i oštećenja.
- Komunikacijski sustavi: mogu uključivati komunikacijske sustave za daljinski nadzor, kontrolu i razmjenu podataka s glavnim kontrolnim centrom ili drugim podstanicama.
Ove su funkcije sastavni dio osiguravanja pouzdane i učinkovite opskrbe električnom energijom krajnjih korisnika uz održavanje cjelovitosti i stabilnosti elektroenergetske mreže.

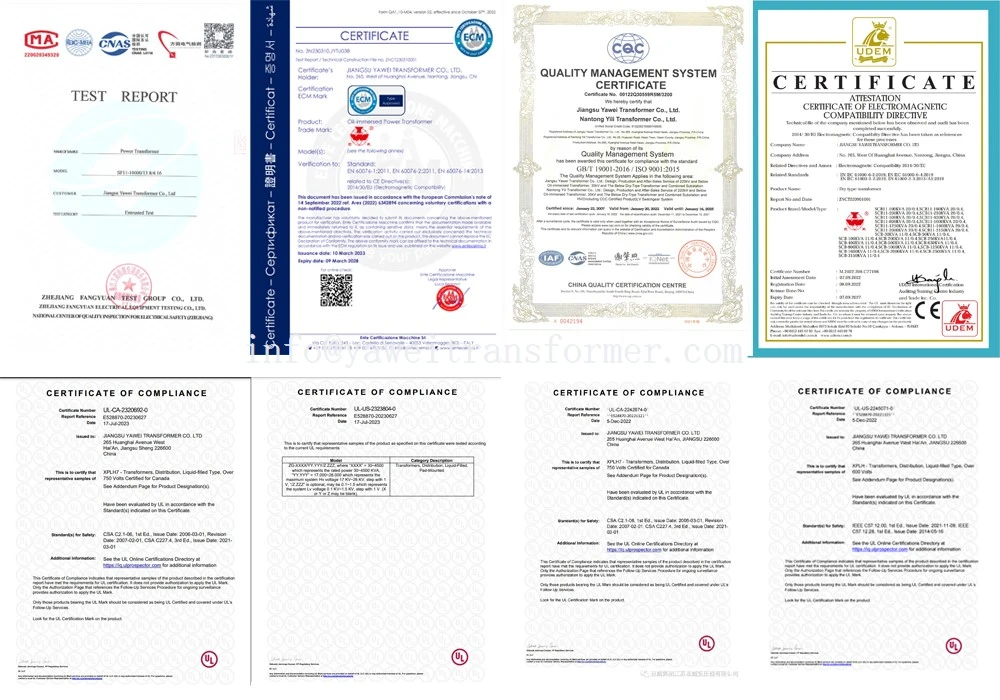

Standardi kvalitete proizvoda
1. Sustav upravljanja kvalitetom GB/T 19001-2016 ISO 9001: 2015
Rad cijelog YAWEI sustava je strogo kontroliran i upravljan. Time se osigurava kvaliteta proizvoda i materijala u svim fazama, od primanja zahtjeva kupaca do dizajna, materijala, proizvodnje, instalacije, testiranja, pakiranja, isporuke, postprodaje, a sve to odvija se prema strogim i logično povezanim procesima.
2. POTVRDA O SUKLADNOSTI UL i CUL
YaWei transformator montiran na podlogu ocijenjen je od strane UL u skladu sa standardima SAD-a i Kanade. Naš transformator certificiran od strane UL na temelju kanadskih standarda (CSA standarda).
3. Certifikat o akreditaciji CE
Norma: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 potvrđuje da YAWEI tehnička kvaliteta ispunjava zahtjeve svih posebnih međunarodnih standarda za laboratorije za ispitivanje i umjeravanje. Svi YAWEI proizvodi u potpunosti su ispitani u kvalificiranoj sobi za testiranje prije nego što napuste tvornicu, čime se osigurava stabilna kvaliteta i osigurava apsolutni mir za kupce.
|
Artikal |
Jedinica |
Parametri |
|
|
Visokonaponska jedinica |
Nazivni napon |
KV |
12 |
|
Podnosljivi napon frekvencije napajanja prema zemlji, međufazni, lom unutar 1 min |
KV |
42/48 |
|
|
Napon impulsa groma zemlja, međufazni, lom |
KV |
75/85 |
|
|
Nazivna struja |
A |
315-630 |
|
|
Nazivna kratkotrajna podnosiva struja (4s) |
KA |
20-40 |
|
|
Nazivna vršna podnosiva struja |
KA |
50-100 |
|
|
Niskonaponska jedinica |
Nazivni napon |
V |
Manje od ili jednako 690 |
|
Nazivna struja glavne sabirnice |
A |
100-4000 |
|
|
Nazivna kratkotrajna podnosiva struja (4s) |
KA |
25-75 |
|
|
Nazivna vršna podnosiva struja |
KA |
40-150 |
|
|
Kapacitet kompenzacije |
KVAR |
Prilagođeno |
|
|
Transformatorska jedinica |
Nazivni napon |
KV |
10 |
|
Frekvencija |
Hz |
50 |
|
|
Nazivni kapacitet |
KVA |
30-2500 |
|
|
Napon impedancije |
% |
4/6 |
|
|
Domet dodirivanja |
- |
±2*2.5%/±5% |
|
|
Simbol kombinacije |
- |
Dyn11/Yyn0 |
|
|
Zaštitite kućište |
Stupanj zaštite |
IP33 |
|
