Kao iskusni dobavljač transformatora snage, bio sam iz prve ruke kritičnoj ulozi koje ove električne konje igraju u sustavima distribucije snage. Transformatori napajanja ključni su za povećanje ili odstupanje nivoa napona, osiguravajući učinkovit i siguran prijenos električne energije. Međutim, kao i bilo koji složeni strojevi, oni su s vremenom skloni različitim kvarovima. U ovom postu na blogu raspravljat ću o nekim od najčešćih kvarova transformatora snage i pružiti praktične savjete za rješavanje problema.
Uobičajeni neuspjesi transformatora snage
1. Neuspjeh u izolaciji
Izolacija je vitalna komponenta transformatora napajanja, sprječavajući propuštanje električne struje i osiguravanje sigurnog rada uređaja. S vremenom se izolacija može razgraditi zbog čimbenika poput visokih temperatura, vlage i mehaničkog stresa. Kad izolacija ne uspije, može dovesti do kratkih spojeva, lučenja, pa čak i eksplozija transformatora.
Uzrok::
- Toplinski stres: Kontinuirani rad pri visokim temperaturama može uzrokovati da se izolacija raspada. To je često zbog preopterećenja transformatora ili loše ventilacije.
- Ulazak vlage: Vlaga može prodrijeti u izolaciju, smanjujući njegovu dielektričnu čvrstoću i povećavajući rizik od električnog raspada. Izvori vlage uključuju propuštanje u spremniku transformatora, kondenzaciju i nepravilno skladištenje.
- Mehanički stres: Vibracije, udarci i fizička oštećenja mogu uzrokovati pucanje ili odvajanje izolacije, izlaganjem vodiča i povećanjem rizika od kratkih spojeva.
Rješavanje problema::
- Vizualni pregled: Provjerite ima li znakova oštećenja izolacije, kao što su šarmiranje, pucanje ili promjenu boje. Potražite curenje ulja oko spremnika transformatora, jer to može ukazivati na kršenje izolacije.
- Ispitivanje otpornosti na izolaciju: Upotrijebite ispitivač izolacijskog otpora za mjerenje otpornosti izolacije. Vrijednost niske otpornosti može ukazivati na degradaciju izolacije ili ulazak vlage.
- Djelomično ispitivanje pražnjenja: Ovaj test može otkriti rane znakove raspada izolacije mjerenjem električnih ispuštanja koji se javljaju unutar izolacije. Visoka razina djelomičnog pražnjenja može ukazivati na ozbiljan problem koji zahtijeva neposrednu pažnju.
2. Pregrijavanje
Pregrijavanje je čest problem u transformatorima snage i može dovesti do neuspjeha izolacije, smanjene učinkovitosti i preranog starenja transformatora. To može biti uzrokovano raznim čimbenicima, uključujući preopterećenje, loše hlađenje i neispravne komponente.
Uzrok::
- Preopterećenje: Upravljanje transformatorom izvan njegovog nazivnog kapaciteta može uzrokovati pregrijavanje. To je često zbog povećanja potražnje ili pogrešnog izračuna zahtjeva za opterećenjem.
- Loše hlađenje: Neadekvatno hlađenje može spriječiti učinkovito rasipanje topline, što dovodi do pregrijavanja. To može biti uzrokovano blokiranim perajama za hlađenje, neispravnim ventilatorima ili nedostatkom rashladne tekućine.
- Neispravne komponente: Neispravne komponente, poput neispravnog izmjenjivača slavine ili kratkog namota, mogu uzrokovati da transformator crpi više struje nego što je to uobičajeno, što rezultira pregrijavanjem.
Rješavanje problema::
- Nadgledanje opterećenja: Redovito pratite opterećenje transformatora kako biste osigurali da djeluje unutar svog nazivnog kapaciteta. Ako opterećenje premaši nazivni kapacitet, razmislite o nadogradnji transformatora ili preraspodjelu opterećenja.
- Pregled sustava hlađenja: Provjerite sustav za hlađenje ima li znakova začepljenja ili neispravnosti. Očistite peraje za hlađenje, provjerite pravilan rad i osigurajte da postoji odgovarajuća opskrba rashladnom tekućinom.
- Testiranje komponenti: Ispitajte komponente transformatora, poput izmjenjivača slavine i namota, kako biste identificirali sve greške. Po potrebi zamijenite sve neispravne komponente.
3. Propuštanje ulja
Power Transformers se obično napuni uljem, koje služi kao izolator i kao rashladno sredstvo. Propuštanja nafte mogu se pojaviti zbog različitih razloga, uključujući oštećene brtve, ispucane spremnike i labave okove.
Uzrok::
- Neuspjeh brtve: S vremenom brtve mogu se pogoršati i izgubiti svoja svojstva brtvljenja, omogućujući da nafta procuri. To može uzrokovati izloženost dobi, toplini ili kemikalijama.
- Oštećenje spremnika: Fizičko oštećenje spremnika transformatora, poput pukotine ili proboje, može uzrokovati da ulje propušta. To može biti posljedica nesreća, korozije ili nepravilnog rukovanja.
- Labavi okovi: Labavi okovi, poput vijaka ili ventila, mogu omogućiti da ulje istječe iz transformatora. To može biti uzrokovano vibracijama, nepravilnom ugradnjom ili habanjem.
Rješavanje problema::
- Vizualni pregled: Provjerite transformator ima li znakova curenja ulja, poput mrlja nafte ili lokata oko spremnika. Potražite prodiranje nafte oko brtvi, pričvršćivanja i zglobova.
- Zamjena brtve: Ako se utvrdi da je brtva oštećena, zamijenite je novim. Obavezno upotrijebite visokokvalitetnu brtvu koja je kompatibilna s naftom i radnim uvjetima transformatora.
- Popravak spremnika: Ako je spremnik oštećen, možda će ga trebati popraviti ili zamijeniti. To bi trebao učiniti kvalificirani tehničar kako bi osigurao sigurnost i integritet transformatora.
4. neuspjeh namota
Namoti su srce transformatora snage, a svaki neuspjeh u namotima može imati značajan utjecaj na performanse transformatora. Neuspjesi namota mogu biti uzrokovani raznim čimbenicima, uključujući kratke spojeve, pregrijavanje i mehanički stres.
Uzrok::
- Kratki spojevi: Kratki spoj može se dogoditi kada dva ili više namota dođu u kontakt jedni s drugima, uzrokujući da velika struja teče kroz transformator. To može biti zbog neuspjeha izolacije, fizičkog oštećenja ili oštećenja proizvodnje.
- Pregrijavanje: Pregrijavanje može uzrokovati širenje i ugovaranje namota, što dovodi do mehaničkog stresa i eventualnog kvara. To je često zbog preopterećenja transformatora ili lošeg hlađenja.
- Mehanički stres: Vibracije, udarci i fizička oštećenja mogu uzrokovati pomicanje ili deformiranje namota, što dovodi do kratkih spojeva ili otvorenih krugova.
Rješavanje problema::
- Ispitivanje otpora namota: Upotrijebite ispitivač otpora namota za mjerenje otpora namota. Značajna promjena otpora može ukazivati na kratak spoj ili otvoreni krug u namotu.
- Ispitivanje otpornosti na izolaciju: Kao što je spomenuto ranije, ispitivanje otpornosti na izolaciju također se može koristiti za otkrivanje kvarova namota. Niska vrijednost otpornosti na izolaciju može ukazivati na kratki spoj ili izolaciju u namotu.
- Vizualni pregled: Provjerite namote bilo kakvih znakova oštećenja, kao što su varljivo, taljenje ili deformacije. Potražite labave veze ili slomljene žice.
Savjeti za rješavanje problema
- Redovito održavanje: Redovito održavanje na transformatoru, uključujući vizualne preglede, uzorkovanje ulja i testiranje. To može pomoći rano otkriti potencijalne probleme i spriječiti skupe neuspjehe.
- Dokumentacija: Čuvajte detaljne zapise o povijesti održavanja transformatora, uključujući rezultate ispitivanja, popravke i zamjene. To može pomoći u prepoznavanju obrazaca i trendova i donositi informirane odluke o budućem održavanju i nadogradnji.
- Trening: Osigurajte da su vaše osoblje za održavanje pravilno obučeno u tehnikama rješavanja problema i popravljanja transformatora. To može pomoći minimiziranju zastoja i osigurati siguran i učinkovit rad transformatora.
Zaključak
Power Transformers su kritične komponente sustava za distribuciju energije, a njihova je pouzdanost ključna za sigurnu i učinkovitu isporuku električne energije. Razumijevanjem uobičajenih kvarova transformatora snage i primjenom učinkovitih tehnika rješavanja problema, možete minimizirati zastoj, smanjiti troškove održavanja i proširiti životni vijek vaših transformatora.

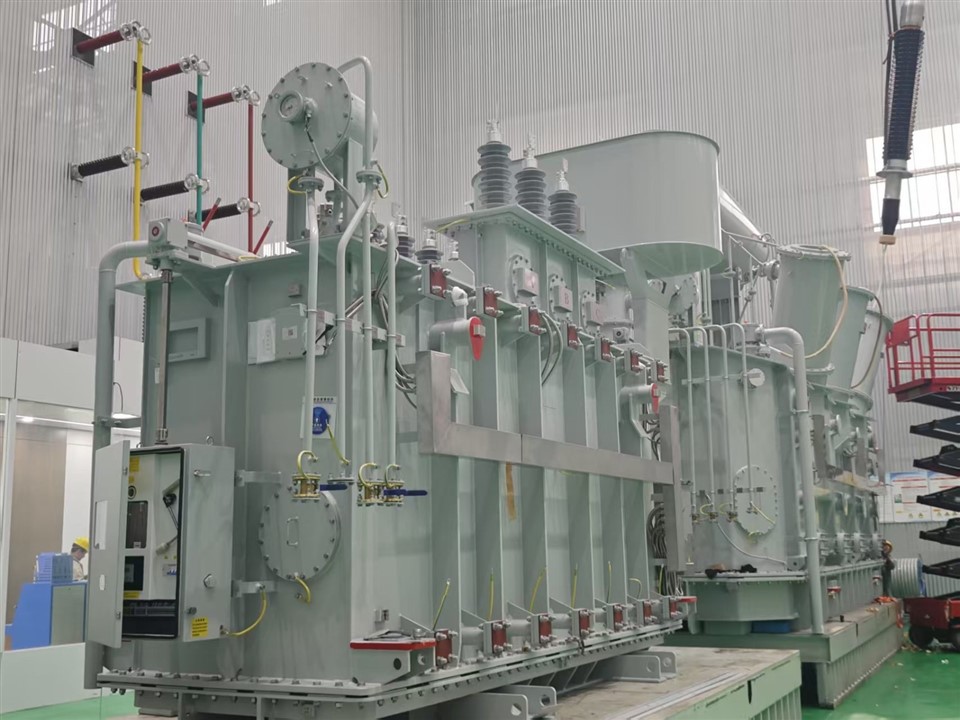

Ako ste na tržištu za visokokvalitetni transformator snage, nudimo širok spektar proizvoda koji će zadovoljiti vaše potrebe. Provjerite naše10MVA 69KV/6,3KV Tvornička cijena Izravna prodaja visokokvalitetnog transformatora velike energije,,125MVA 138KV 24.94KV odstupite transformator, iUlje uronjen transformatorom. Kontaktirajte nas danas kako biste razgovarali o svojim zahtjevima i saznali više o našim proizvodima i uslugama.
Reference
- IEEE C57.12.00-2010, IEEE Standardni Opći zahtjevi za distribuciju, napajanje i regulaciju transformatora s tekućinom, napajanjem i regulacijom
- IEC 60076-1: 2011, Power Transformers - 1. dio: Općenito
- ANSI C57.12.90-2010, američki nacionalni standardni zahtjevi za transformatore i moćni i regulacijski transformatori i regulacijski transformatori s kapacitetom od 500 kVA, a manje
