Kolika je impedancija kratkog spoja transformatora montiranog na stup?
Kao dobavljač stupnih transformatora, često se susrećem s tehničkim upitima klijenata, a jedno od najčešće postavljanih pitanja je o impedanciji kratkog spoja stupnih transformatora. Razumijevanje ovog koncepta ključno je ne samo za profesionalce u području elektrotehnike, već i za klijente koji razmišljaju o kupnji transformatora montiranog na stup za svoje električne sustave.
Definicija i osnove
Impedancija kratkog spoja transformatora postavljenog na stup kritični je parametar koji odražava performanse transformatora u uvjetima kratkog spoja. Jednostavno rečeno, predstavlja ekvivalentnu impedanciju koju transformator predstavlja protoku struje kratkog spoja. Kada dođe do kratkog spoja u električnom sustavu spojenom na transformator, kroz transformator će teći velika struja. Impedancija kratkog spoja ograničava veličinu te struje.
Matematički, impedancija kratkog spoja $Z_{sc}$ izražava se kao omjer napona primijenjenog na primarni namot transformatora tijekom ispitivanja kratkog spoja (dok je sekundarni namot u kratkom spoju) prema nazivnoj struji koja teče u primarnom namotu u to vrijeme. Obično se izražava kao postotak nazivnog napona.
Zašto je impedancija kratkog spoja važna?
Postoji nekoliko razloga zašto je impedancija kratkog spoja transformatora postavljenog na stup od velikog značaja.
1. Zaštita i sigurnost opreme
Ispravna impedancija kratkog spoja pomaže u zaštiti transformatora i druge električne opreme u sustavu. U slučaju kratkog spoja, prekomjerna struja može uzrokovati pregrijavanje, mehanički stres i oštećenje namota transformatora i drugih komponenti. Ograničavanjem struje kratkog spoja upotrebom odgovarajuće impedancije kratkog spoja, rizik od takve štete može se značajno smanjiti.
Na primjer, ako transformator ima prenisku impedanciju kratkog spoja, struja kratkog spoja koja teče kroz njega tijekom kvara može biti izuzetno velika, što može dovesti do nepopravljive štete na transformatoru. S druge strane, ako je impedancija kratkog spoja previsoka, to može utjecati na normalan rad električnog sustava, kao što je uzrok značajnog pada napona.
2. Stabilnost sustava
Impedancija kratkog spoja također igra ključnu ulogu u održavanju stabilnosti električnog sustava. Kada dođe do kratkog spoja, napon sustava može pasti. Impedancija kratkog spoja utječe na veličinu ovog pada napona. Dobro osmišljena impedancija kratkog spoja može pomoći u smanjenju utjecaja kvarova kratkog spoja na cjelokupni električni sustav, osiguravajući da druga oprema u sustavu može nastaviti raditi normalno ili barem da ne bude ozbiljno pogođena.
Čimbenici koji utječu na impedanciju kratkog spoja
Nekoliko čimbenika utječe na impedanciju kratkog spoja transformatora montiranog na stup.
1. Dizajn namota
Broj zavoja, površina poprečnog presjeka namota i raspored namota ključni su čimbenici. Općenito, povećanje broja zavoja u namotima povećat će impedanciju kratkog spoja. Različiti rasporedi namota, poput koncentričnih namota ili isprepletenih namota, također mogu utjecati na impedanciju.
2. Struktura jezgre
Vrsta i struktura jezgre transformatora mogu utjecati na impedanciju kratkog spoja. Na primjer, jezgra s većom magnetskom permeabilnošću može smanjiti tok curenja, što zauzvrat utječe na karakteristike impedancije kratkog spoja.
3. Kapacitet transformatora
Transformatori većeg kapaciteta montirani na stup obično imaju niže impedancije kratkog spoja. To je zato što su veći transformatori dizajnirani da podnose veće struje, a niža impedancija omogućuje učinkovitiji prijenos energije u normalnim radnim uvjetima.
Mjerenje impedancije kratkog spoja
Impedancija kratkog spoja transformatora postavljenog na stup obično se mjeri ispitivanjem kratkog spoja u tvornici. Tijekom ovog ispitivanja, sekundarni namot transformatora je kratko spojen, a smanjeni napon se primjenjuje na primarni namot. Mjere se primijenjeni napon i struja koja teče kroz primarni namot, a na temelju tih vrijednosti može se izračunati impedancija kratkog spoja.
Treba napomenuti da je izmjerena vrijednost impedancije kratkog spoja obično specificirana na određenoj referentnoj temperaturi, obično 75°C za transformatore s bakrenim namotajem. To je zato što se otpor namota mijenja s temperaturom, a standardizacija mjerenja na određenoj temperaturi omogućuje točnu usporedbu i procjenu različitih transformatora.
Primjena u različitim transformatorima na stupovima

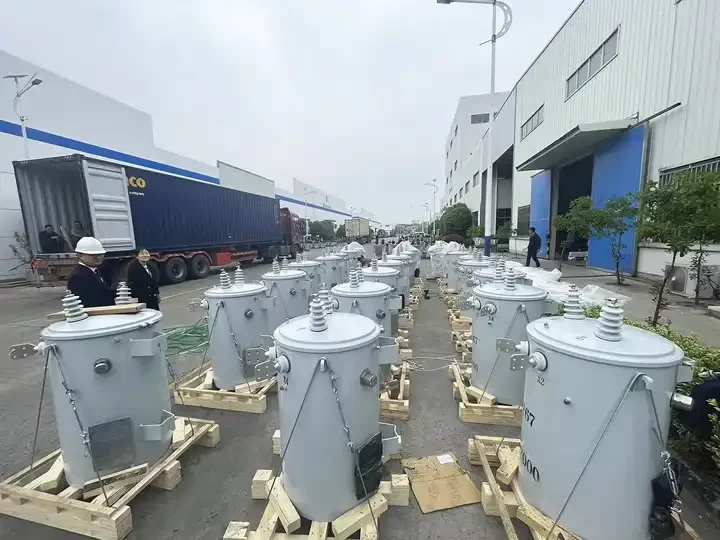

Naša tvrtka nudi razne stupne montirane transformatore, kao što su50Kva jednofazni transformatori montirani na stupiJednofazni transformator montiran na stup 37,5KVA 19,92KV. Svaki tip transformatora dizajniran je s odgovarajućom impedancijom kratkog spoja kako bi zadovoljio specifične zahtjeve različitih aplikacija.
Za ruralna područja ili male sustave distribucije električne energije, transformator s relativno većom impedancijom kratkog spoja može biti poželjan. To je zato što su takvi sustavi često osjetljiviji na kvarove kratkog spoja, a veća impedancija može bolje zaštititi opremu i održati stabilnost sustava.
S druge strane, za industrijska područja ili velike energetske primjene, transformatori s nižim impedancijama kratkog spoja mogu biti prikladniji. Ovi transformatori mogu osigurati veću učinkovitost prijenosa energije i bolju podršku opremi velike snage u industrijskim procesima.
Odabir prave impedancije kratkog spoja
Prilikom odabira transformatora montiranog na stup, odabir odgovarajuće impedancije kratkog spoja ključna je odluka. Zahtijeva sveobuhvatno razmatranje specifičnih zahtjeva električnog sustava, kao što su karakteristike opterećenja, vrsta izvora napajanja i zahtjevi zaštite od greške.
Za klijente koji nisu upoznati s konceptima elektrotehnike, naš tehnički tim može pružiti profesionalne savjete. Analizirat ćemo vaš električni sustav, razumjeti vaše specifične potrebe i preporučiti najprikladniji transformator na stupu s optimalnom impedancijom kratkog spoja.
Ako ste zainteresirani saznati više o našemTransformatori montirani na stupili trebate pomoć pri odabiru pravog transformatora za svoju primjenu, slobodno nas kontaktirajte. Naše iskusno prodajno i tehničko osoblje spremno je pružiti vam detaljne informacije i podršku. Bilo da trebate transformator malog kapaciteta za stambeni prostor ili transformator velikog kapaciteta za industrijski pogon, možemo vam ponuditi najbolja rješenja.
Zaključno, impedancija kratkog spoja transformatora postavljenog na stup ključni je parametar koji izravno utječe na performanse transformatora, zaštitu i stabilnost cijelog električnog sustava. Razumijevanjem ovog koncepta i odabirom pravog transformatora s odgovarajućom impedancijom kratkog spoja, možete osigurati siguran i učinkovit rad vašeg električnog sustava.
Reference
- Načela elektroenergetskog sustava: izvori, isporuka i opterećenja. RC Dugan, MF McGranaghan, S. Santoso, HW Beaty.
- Transformatori: teorija, dizajn i primjena. RM Stephan, GG Karady.
