Opis
Tehnički parametri
Suhi transformatori su različiti električni transformatori kod kojih jezgra i namoti nisu uronjeni u izolacijsku tekućinu. Umjesto toga, oslanjaju se na zrak ili drugi čvrsti materijal za izolaciju i hlađenje. Ovi se transformatori obično koriste u raznim primjenama zbog svoje sigurnosti, učinkovitosti i prihvatljivosti za okoliš.
Metoda hlađenja:
Koristite zrak ili plin (poput SF6) za hlađenje.
Može uključiti ventilatore za poboljšanje cirkulacije zraka za poboljšanu učinkovitost hlađenja.
Izolacija:
Obično koristite izolacijske materijale za visoke temperature poput smole, laka ili posebnih izolacijskih papira.
Namoti mogu biti impregnirani pod vakuumskim pritiskom (VPI) ili inkapsulirani u smolu.
Povezani proizvodi
Prijave
Unutarnje instalacije: Poželjne tamo gdje je sigurnost od požara glavna briga, kao što su zgrade i naseljena područja.
Industrijska okruženja: Koristi se u industrijama gdje je izbjegavanje kontaminacije uljem ključno.
Sustavi obnovljive energije: Česti u vjetroelektranama i solarnim elektranama zbog njihove ekološke sigurnosti i robusnosti.
Komercijalne zgrade: uredi, trgovački centri, zračne luke i bolnice često koriste suhe transformatore zbog njihove sigurnosti i niske potrebe za održavanjem.
Vrste suhih transformatora
Transformatori od lijevane smole:
Neka namotaji budu obloženi epoksidnom smolom.
Nudi dobru zaštitu od prašine i vlage.
VPI transformatori:
Namoti su pod vakuumom impregnirani visokotemperaturnim lakom.
Osigurajte dobru ravnotežu između performansi, cijene i zaštite.
Prednosti i nedostatci
Prednosti: Sigurniji u smislu opasnosti od požara, ekološki prihvatljiviji, niži zahtjevi za održavanjem i dobro prilagođen za unutarnju primjenu.
Nedostaci: Veći i teži od ekvivalentnih transformatora punjenih uljem, potencijalno bučniji i općenito skuplji.
Suhi transformatori učinkovito su rješenje u mnogim scenarijima u kojima su sigurnost, briga o okolišu i prostorna ograničenja (kao u urbanim okruženjima) najvažniji. Međutim, izbor između suhog tipa i transformatora punjenih uljem često ovisi o specifičnim zahtjevima primjene, uključujući kapacitet napajanja, okruženje instalacije i razmatranja proračuna.
Standardi kvalitete proizvoda
1. Sustav upravljanja kvalitetom GB/T 19001-2016 ISO 9001: 2015
Rad cijelog YAWEI sustava je strogo kontroliran i upravljan. Time se osigurava kvaliteta proizvoda i materijala u svim fazama, od primanja zahtjeva kupaca do dizajna, materijala, proizvodnje, montaže, testiranja, pakiranja, isporuke, postprodaje, a sve to odvija se prema strogim i logično povezanim procesima.
2. POTVRDA SUKLADNOSTI UL i CUL
YaWei transformator montiran na podlogu ocijenjen je od strane UL u skladu sa standardima SAD-a i Kanade. Naš transformator certificiran od strane UL na temelju kanadskih standarda (CSA standarda).
3. Certifikat o akreditaciji CE
Norma: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 potvrđuje da YAWEI tehnička kvaliteta zadovoljava zahtjeve svih specifičnih međunarodnih standarda za laboratorije za ispitivanje i kalibraciju. Svi YAWEI proizvodi u potpunosti su testirani u kvalificiranoj sobi za testiranje prije nego što napuste tvornicu, čime se osigurava stabilna kvaliteta i pruža apsolutni mir za kupce.
Karakteristike Yawei energetskog transformatora
Pokriva kompletnu proizvodnu liniju transformatora od žice za namatanje, rezanja i valjanja silikonskih ploča, proizvodnje spremnika za transformatorsko ulje i istraživanja i razvoja energetskih transformatora, ispitivanja, instalacije i proizvodnje.
Yawei automatska linija za omatanje izolacijske žice. Yawei ima automatske, vodoravne, okomite i ručne linije za namatanje prema različitim zahtjevima kapaciteta.
Namatanje na primarnom i sekundarnom namotu ima izvrsnu konstrukcijsku strukturu koja pomaže učinkovitom radu stroja.
Linija za omatanje izolacijske žice
Yawei suha epoksidna smola
Yawei vodoravna vijugava linija suhog tipa

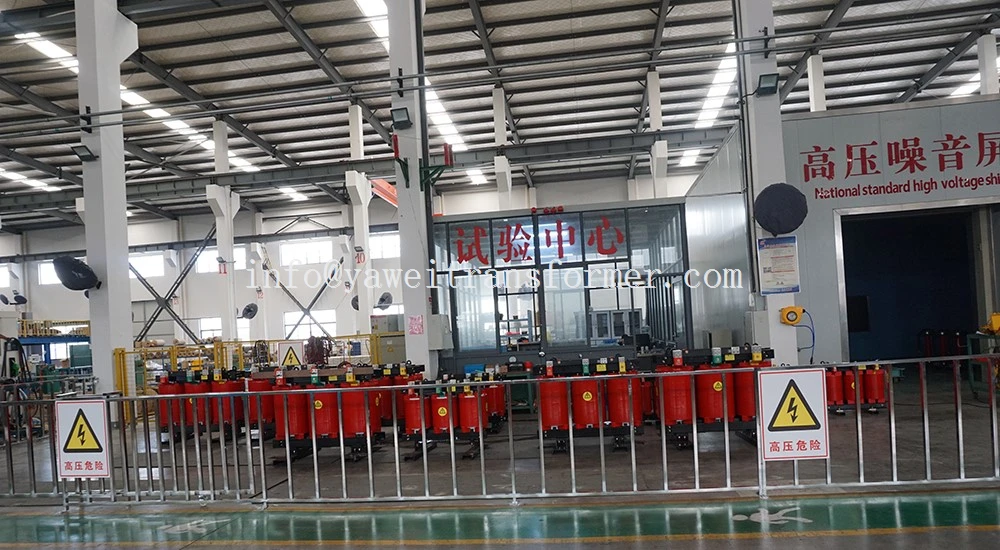

Yawei centar za ispitivanje suhih transformatora
Yawei linija za instalaciju suhog transformatora
Yawei radionica za kabine suhih transformatora
Stroj spreman za suhi transformator Yawei
|
Nazivni kapacitet (kva) |
HV (kV) |
Dosezi dodirivanja |
LV (kV) |
Vektor-grupa |
Gubitak bez opterećenja |
75 stupnjeva Gubitak opterećenja |
Gubitak bez opterećenja |
Impendancija kratkog spoja |
|
30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2X2.5% |
0.4 |
Dyn11 Yyno |
190 |
710 |
2.4 |
4 |
|
50 |
270 |
1000 |
2.4 |
|||||
|
80 |
370 |
1380 |
1.8 |
|||||
|
100 |
400 |
1570 |
1.8 |
|||||
|
125 |
470 |
1850 |
1.6 |
|||||
|
160 |
540 |
2130 |
1.6 |
|||||
|
200 |
620 |
2530 |
1.4 |
|||||
|
250 |
720 |
2760 |
1.4 |
|||||
|
315 |
880 |
3470 |
1.2 |
|||||
|
400 |
980 |
2990 |
1.2 |
|||||
|
500 |
1160 |
4880 |
1.2 |
|||||
|
630 |
1340 |
5880 |
1.0 |
|||||
|
630 |
1300 |
5960 |
1.0 |
6 |
||||
|
800 |
1520 |
6960 |
1.0 |
|||||
|
1000 |
1770 |
8130 |
1.0 |
|||||
|
1250 |
2090 |
9690 |
1.0 |
|||||
|
1600 |
2450 |
11730 |
1.0 |
|||||
|
2000 |
3050 |
14450 |
0.8 |
|||||
|
2500 |
3600 |
17170 |
0.8 |
|||||
|
1600 |
2450 |
12960 |
1.0 |
8 |
||||
|
2000 |
3050 |
15960 |
0.8 |
|||||
|
2500 |
3600 |
18890 |
0.8 |
|
Nazivni kapacitet (kva) |
HV (kV) |
Dosezi dodirivanja |
LV (kV) |
Vektor-grupa |
Gubitak bez opterećenja |
75 stupnjeva Gubitak opterećenja |
Gubitak bez opterećenja |
Impendancija kratkog spoja |
|
50 |
20 22 24 ili drugi |
±5% ±2x2.5% |
0.4 ili drugi |
Dyn11 Yyno ili drugi |
380 |
1300 |
2.4 |
6 |
|
100 |
600 |
2100 |
2.2 |
|||||
|
160 |
750 |
2600 |
1.8 |
|||||
|
200 |
820 |
3100 |
1.8 |
|||||
|
250 |
940 |
3600 |
1.6 |
|||||
|
315 |
1080 |
4300 |
1.6 |
|||||
|
400 |
1280 |
5100 |
1.4 |
|||||
|
500 |
1500 |
6100 |
1.4 |
|||||
|
630 |
1700 |
7200 |
1.2 |
|||||
|
800 |
1950 |
8700 |
1.2 |
|||||
|
1000 |
2300 |
10300 |
1.0 |
|||||
|
1250 |
2650 |
12150 |
1.0 |
|||||
|
1600 |
3100 |
14600 |
0.8 |
8 |
||||
|
2000 |
3600 |
17250 |
0.8 |
|||||
|
2500 |
4300 |
20400 |
0.8 |
|||||
|
2000 |
3600 |
18800 |
0.8 |
|||||
|
2500 |
4300 |
22400 |
0.8 |
|
Nazivni kapacitet |
HV/NN |
Dosezi dodirivanja |
Vektor Skupina |
Bez opterećenja Gubitak |
B 100 stupnjeva Gubitak opterećenja (w) |
P 120 stupnjeva Opterećenje Gubitak (w) |
H 145 stupnjeva Gubitak opterećenja (w) |
Bez opterećenja Trenutno (%) |
Kratak -kružno odijelo Impedancija |
|
30 |
6/0.4 6.3/0.4 6.6/0.4 10/0.4 10.5/0.4 11/0.4 |
±5% ±2x2.5% |
Dyn11 Yyn0 |
135 |
605 |
640 |
685 |
4.0 |
|
|
50 |
195 |
845 |
900 |
965 |
|||||
|
80 |
265 |
1160 |
1240 |
1330 |
|||||
|
100 |
290 |
1330 |
1415 |
1520 |
|||||
|
125 |
340 |
1565 |
1665 |
1780 |
|||||
|
160 |
385 |
1800 |
1915 |
2050 |
|||||
|
200 |
445 |
2135 |
2275 |
2440 |
|||||
|
250 |
515 |
2330 |
2485 |
2665 |
|||||
|
315 |
635 |
2945 |
3125 |
3355 |
|||||
|
400 |
705 |
3375 |
3591 |
3850 |
|||||
|
500 |
835 |
4130 |
4390 |
4705 |
|||||
|
630 |
965 |
4975 |
5290 |
5660 |
|||||
|
630 |
935 |
5050 |
5365 |
5769 |
6.0 |
||||
|
800 |
1095 |
5895 |
6265 |
6715 |
|||||
|
1000 |
1275 |
6885 |
7315 |
7885 |
|||||
|
1250 |
1505 |
8190 |
8720 |
9335 |
|||||
|
1600 |
1765 |
9945 |
10555 |
11320 |
|||||
|
2000 |
2195 |
12240 |
13005 |
14005 |
|||||
|
2500 |
2590 |
14535 |
15455 |
16605 |
|||||
|
1600 |
1765 |
11050 |
11660 |
12510 |
8.0 |
||||
|
2000 |
2195 |
13520 |
14360 |
15400 |
|||||
|
2500 |
2950 |
15980 |
17000 |
18260 |
Glavni proizvodi tvrtke YAWEI
Pitanja
P: 1. Zašto biste koristili suhi transformator?
O: Suhi transformator se koristi u raznim primjenama prvenstveno zbog sigurnosti, učinkovitosti i zaštite okoliša. Sigurnost: Suhi transformatori su sigurniji u usporedbi s transformatorima punjenim uljem jer su manje zapaljivi. Ovo je posebno važno u okruženjima gdje je sigurnost od požara glavna briga, kao što su zgrade, podzemni tuneli i brodovi. Nema rizika od curenja ulja: Za razliku od uljnih transformatora, suhi transformatori ne sadrže ulje, što eliminira rizik od curenja ulja. To ih čini ekološki prihvatljivima i prikladnima za osjetljiva područja gdje bi kontaminacija uslijed curenja ulja mogla biti ozbiljan problem. Nisko održavanje: suhi transformatori zahtijevaju manje održavanja u usporedbi s transformatorima punjenim uljem. Ne trebaju redovite provjere i zamjene ulja, što smanjuje troškove održavanja i zastoje. Visoka pouzdanost: Suhi transformatori često su pouzdaniji u teškim uvjetima. Oni su prikladniji za područja s visokom vlagom ili ekstremnim temperaturama. Fleksibilnost ugradnje: Zbog nedostatka ulja, suhi transformatori mogu se instalirati u zatvorenom prostoru bez potrebe za dodatnim mjerama zadržavanja kao što su jame za sakupljanje ulja. Ova fleksibilnost može biti značajna prednost u urbanim ili prostorno ograničenim okruženjima. Trenutačni rad: Suhi transformatori mogu se staviti u rad odmah nakon instalacije bez potrebe za razdobljem taloženja, za razliku od transformatora napunjenih uljem kojima može biti potrebno vrijeme da se ulje slegne i odzrači. Razmatranja zaštite okoliša: Budući da ne sadrže ulje, suhi transformatori smatraju se ekološki prihvatljivijima. Ne predstavljaju opasnost od onečišćenja tla ili podzemnih voda. Prikladnost za određene lokacije: suhi transformatori često su preferirani izbor na mjestima kao što su zračne luke, visoke zgrade, podzemni objekti i bolnice, gdje su sigurnost i prostorna ograničenja najvažniji. Ukratko, suhi transformatori su odabrani zbog svoje sigurnosti, malog utjecaja na okoliš, smanjenih potreba za održavanjem i fleksibilnosti u instalaciji, posebno u područjima gdje su ti čimbenici kritični.
P: 2.Koji su nedostaci suhog transformatora?
O: Suhi transformatori, iako imaju prednost u mnogim aspektima, također imaju neke nedostatke u usporedbi sa svojim uljem napunjenim pandanima: Viša radna temperatura: Suhi transformatori općenito rade na višim temperaturama. To je zato što je rashladni medij u transformatorima punjenim uljem (samo ulje) učinkovitiji u odvođenju topline u usporedbi sa zrakom ili plinom koji se koristi u suhim transformatorima. Ograničeni kapacitet snage: Općenito, suhi transformatori su dostupni u manjim kapacitetima snage u usporedbi s transformatorima punjenim uljem. Ovo ograničenje prvenstveno je posljedica njihovih manje učinkovitih metoda hlađenja, što ih čini manje prikladnima za aplikacije vrlo velike snage. Kraći vijek trajanja: Više radne temperature mogu dovesti do ubrzanog starenja izolacijskih materijala u suhim transformatorima. To često rezultira kraćim vijekom trajanja u usporedbi s transformatorima punjenim uljem pod istim radnim uvjetima. Veće razine buke: Suhi transformatori obično proizvode više buke tijekom rada od transformatora punjenih uljem. To je zato što ulje u transformatorima punjenim uljem djeluje kao prigušivač zvuka. Veći početni trošak: Proizvodni proces i materijali za suhe transformatore često su skuplji, što dovodi do viših početnih troškova nabave u usporedbi s transformatorima punjenim uljem. Osjetljivost na kontaminante: dok su suhi transformatori manje skloni vatri i curenju ulja, oni su osjetljiviji na kontaminaciju prašinom i drugim česticama u zraku. Ovi kontaminanti mogu utjecati na učinkovitost i dugovječnost transformatora. Veličina i težina: Za određeni kapacitet, suhi transformatori obično su veći i teži od transformatora punjenih uljem. To može učiniti transport, instalaciju i raspodjelu prostora većim izazovom. Zahtjevi za hlađenje: Učinkovito hlađenje je ključno za suhe transformatore, posebno u ograničenim prostorima. Možda će biti potrebna dodatna ventilacija ili klimatizacija, što može povećati operativne troškove. Unatoč ovim nedostacima, izbor između suhih transformatora i transformatora punjenih uljem često ovisi o posebnim zahtjevima primjene, ekološkim pitanjima i sigurnosnim problemima. Za mnoge scenarije, posebno kada su sigurnost od požara i okolišni čimbenici ključni, prednosti suhih transformatora nadmašuju njihove nedostatke.
P: 3. Koji je bolji suhi ili uljno hlađeni transformator?
O: Određivanje je li suhi ili uljem hlađeni transformator "bolji" uvelike ovisi o specifičnim zahtjevima aplikacije, radnom okruženju i prioritetima korisnika. Obje vrste imaju različite prednosti i nedostatke, što ih čini prikladnima za različite scenarije. Evo usporedbe koja će vam pomoći pri donošenju odluke: Prednosti suhih transformatora: Sigurniji u smislu opasnosti od požara jer ne sadrže zapaljivu tekućinu. Nema opasnosti od curenja ulja, što ih čini ekološki prihvatljivima. Prikladno za unutarnje instalacije i ekološki osjetljiva područja. Zahtijevaju manje održavanja od transformatora hlađenih uljem. Može se koristiti u područjima s većom vlagom ili gdje bi kontaminacija uljem bila problematična. Nedostaci: Obično imaju više radne temperature. Ograničena veličina i kapacitet snage u usporedbi s transformatorima hlađenim uljem. Općenito skuplje unaprijed. Kraći vijek trajanja zbog toplinskog opterećenja izolacijskih materijala. Veći i teži za istu snagu. Osjetljiviji na kontaminaciju prašinom i drugim česticama u zraku. Transformatori hlađeni uljem Prednosti: Veća učinkovitost u hlađenju, što im omogućuje rad na nižim temperaturama. Prikladno za aplikacije veće snage i može se izraditi za vrlo visoke napone i nazivne snage. Imaju dulji životni vijek u optimalnim uvjetima. Obično košta manje unaprijed u usporedbi sa suhim transformatorima. Manji i lakši za istu snagu. Nedostaci: Postoji opasnost od požara zbog zapaljivog ulja, zahtijeva pažljivo rukovanje i sigurnosne mjere. Rizik od curenja ulja, što može predstavljati problem za okoliš. Zahtijeva redovito održavanje, uključujući provjere i zamjene ulja. Nije prikladno za određene unutarnje ili ekološki osjetljive instalacije bez dodatnih sigurnosnih mjera. Zaključak Odaberite suhe transformatore kada su sigurnost, briga o okolišu i nisko održavanje glavni prioriteti, posebno u zatvorenim ili zatvorenim prostorima gdje su sigurnost od požara i curenje glavni problemi. Odaberite transformatore hlađene uljem za primjene koje zahtijevaju veći kapacitet snage, učinkovitije hlađenje i ekonomičnost, posebno u vanjskim ili industrijskim postavkama gdje se može učinkovito upravljati veličinom i rizikom od požara. U konačnici, izbor između suhih transformatora i transformatora hlađenih uljem trebao bi se temeljiti na temeljitoj procjeni specifičnih potreba projekta, uključujući sigurnosne zahtjeve, uvjete okoline, mogućnosti održavanja i proračunska razmatranja.
P: 4. Koje su prednosti suhog tipa transformatora u odnosu na uljni tip?
O: Suhi transformatori nude nekoliko prednosti u odnosu na uljne transformatore, što ih čini preferiranim izborom u određenim primjenama. Evo ključnih prednosti: Sigurnost: Suhi transformatori općenito su sigurniji od uljnih jer ne sadrže zapaljivo ulje. Time se smanjuje opasnost od požara i eksplozija, što je posebno važno u gusto naseljenim ili ekološki osjetljivim područjima. Nema rizika od curenja ulja: Budući da suhi transformatori ne koriste ulje kao rashladni medij, nema rizika od curenja ulja. To eliminira brigu o kontaminaciji tla i vode, čineći ih ekološki prihvatljivijima i prikladnijima za zatvorene ili osjetljive lokacije. Manji zahtjevi za održavanjem: Suhi transformatori zahtijevaju manje održavanja u usporedbi s uljnim transformatorima. Ne trebaju nadzor ulja, zamjenu ulja ili strukture za zadržavanje curenja ulja, što smanjuje tekuće troškove i napore održavanja. Trenutačni rad i jednostavna instalacija: Suhi transformatori mogu se brže instalirati i pustiti u rad. Ne zahtijevaju razdoblje taloženja za rashladni medij, za razliku od uljnih transformatora, kojima može trebati vremena da se ulje slegne i odzrači. To ih čini jednostavnijim i bržim za postavljanje. Smanjena zabrinutost za okoliš: Osim što eliminiraju rizik od curenja ulja, suhi transformatori također nemaju problema vezanih uz odlaganje ulja ili potrebu za posebnim rukovanjem povezanim s uljem. Bolja izvedba u određenim okruženjima: Suhi transformatori su prikladniji za mjesta s visokom vlažnošću ili gdje postoje fluktuacije temperature. Oni su manje skloni degradaciji performansi u takvim uvjetima u usporedbi s transformatorima punjenim uljem. Fleksibilnost lokacije: Bez potrebe za zadržavanjem ulja ili posebnim aranžmanima za hlađenje, suhi transformatori mogu se postaviti na više različitih lokacija, uključujući zatvorene prostore, pod zemljom ili u područjima s ograničenim prostorom. Dobar za urbana i komercijalna okruženja: njihova sigurnost, malo održavanja i ekološke značajke čine suhe transformatore idealnim za urbane, komercijalne i javne zgrade poput bolnica, škola, trgovačkih centara i stambenih kompleksa. Ukratko, prednosti suhih transformatora u odnosu na uljne transformatore usredotočene su na sigurnost, prihvatljivost okoliša, manje zahtjeve za održavanjem i veću fleksibilnost u mjestima postavljanja. Ove ih prednosti čine posebno prikladnima za primjene u kojima su ti čimbenici od velike važnosti.
P: 5. Kako radi suhi transformator?
O: Suhi transformator radi na istom osnovnom principu kao i drugi transformatori, a to je elektromagnetska indukcija, ali se razlikuje u načinu hlađenja. Evo raščlambe kako radi suhi transformator: Osnovni princip rada Elektromagnetska indukcija: U svojoj srži, transformator radi na principu elektromagnetske indukcije. Kada izmjenična struja (AC) teče kroz primarni namot (zavojnicu) transformatora, ona stvara promjenjivo magnetsko polje. Magnetski tok i indukcija: Ovo magnetsko polje inducira magnetski tok, koji prolazi kroz jezgru transformatora i povezuje se sa sekundarnim namotom. Indukcija napona u sekundarnom namotu: Promjenjivi magnetski tok inducira napon u sekundarnom namotu. Količina induciranog napona ovisi o omjeru zavoja (ili zavojnica) između primarnog i sekundarnog namota. Specifičnosti suhog transformatora Konstrukcija: Suhi transformatori imaju namote u zatvorenim spremnicima pod tlakom i hlade se zrakom, ili točnije, hlade se prirodnom cirkulacijom zraka oko njih. Neki dizajni mogu uključivati ventilatore za poboljšanje cirkulacije zraka za hlađenje (prisilno hlađenje zrakom). Izolacija: Umjesto da budu uronjeni u rashladno i izolacijsko ulje, namoti u suhim transformatorima izolirani su materijalima poput smole. To osigurava potrebnu električnu izolaciju, mehaničku čvrstoću i zaštitu od okoliša. Mehanizam hlađenja: U suhom transformatoru toplina se odvodi kroz površinu jedinice. Proces hlađenja je ili prirodna konvekcija zraka ili prisilni zrak (pomoću ventilatora). Odsutnost ulja čini proces odvođenja topline nešto manje učinkovitim nego kod transformatora punjenih uljem, ali eliminira rizike povezane s uljem. Prikladnost za okoliš: konstrukcija i metoda hlađenja čine suhe transformatore prikladnima za upotrebu na mjestima gdje bi curenje ulja moglo biti problematično, kao što su zatvoreni prostori ili ekološki osjetljiva područja. Primjene Suhi transformatori obično se koriste u aplikacijama gdje su sigurnost i briga o okolišu najvažniji, kao što su stambeni prostori, poslovne zgrade, škole, bolnice, podzemni tuneli i brodovi. Ukratko, suhi transformator funkcionira na principu elektromagnetske indukcije kao i svaki drugi transformator, ali se razlikuje po konstrukciji i načinu hlađenja. Koristi zrak za hlađenje i čvrste izolacijske materijale, što ga čini prikladnim za primjene u kojima su sigurnost i okoliš kritični.
P: 6. Koje su prednosti i nedostaci korištenja suhog transformatora?
O: Suhi transformatori nude niz prednosti i nedostataka koji ih čine prikladnima za specifične primjene, dok su manje idealni za druge. Evo pregleda: Prednosti suhih transformatora Sigurnost: manje su zapaljivi od transformatora punjenih uljem budući da ne koriste tekuću izolaciju. To smanjuje rizik od požara i čini ih prikladnima za unutarnje ili osjetljive prostore. Ekološka prihvatljivost: Nema rizika od curenja ulja, eliminirajući zabrinutost oko onečišćenja tla ili vode. To ih čini ekološki prihvatljivijom opcijom. Malo održavanja: zahtijevaju manje održavanja u usporedbi s uljnim transformatorima jer nema ulja za testiranje, zamjenu ili rukovanje. Nema potrebe za vatrootpornim trezorom: Za unutarnje primjene, suhi transformatori ne zahtijevaju vatrootporni trezor, smanjujući troškove instalacije i potrebe za prostorom. Trenutačno puštanje u rad: Mogu se staviti pod napon odmah nakon instalacije, bez čekanja da se rashladno ulje slegne kao kod transformatora punjenih uljem. Manje podložni klimatskim uvjetima: bolje su za područja s temperaturnim fluktuacijama i visokom vlagom. Nedostaci suhih transformatora. Viša radna temperatura: Općenito rade na višim temperaturama, što s vremenom može smanjiti životni vijek izolacijskih materijala. Ograničeni kapacitet napajanja: Obično su dostupni u manjim kapacitetima snage od transformatora punjenih uljem, što ih čini manje prikladnima za aplikacije vrlo velike snage. Trošak: viši početni trošak nabave u usporedbi s transformatorima punjenim uljem zbog skupljih proizvodnih procesa i materijala. Veličina i težina: Za određeni kapacitet, obično su veći i teži, što može biti nedostatak u smislu transporta i instalacije. Razine buke: tijekom rada su bučnije, što može biti problem u određenim okruženjima. Zahtjevi za hlađenje: Učinkovito hlađenje je ključno, posebno u ograničenim prostorima, koji potencijalno zahtijevaju dodatne sustave ventilacije ili klimatizacije. Zaključak Izbor između suhog tipa i transformatora punjenog uljem uvelike ovisi o specifičnim zahtjevima mjesta postavljanja i prioritetima projekta. Suhi transformatori često se preferiraju u područjima gdje su sigurnost, utjecaj na okoliš i prostorna ograničenja veliki problemi. Međutim, za aplikacije koje zahtijevaju veliki kapacitet snage, dulji životni vijek i isplativost, transformatori punjeni uljem mogu biti prikladniji.
P: 7. Ima li suhi transformator bakra u sebi?
O: Da, suhi transformatori često sadrže bakar u svojoj konstrukciji, osobito u namotima. Bakar je preferirani materijal za namotaje transformatora zbog svoje izvrsne električne vodljivosti, što ga čini vrlo učinkovitim u provođenju električne energije uz minimalan gubitak energije. Uloga bakra u suhim transformatorima Namoti: I primarni i sekundarni namoti u transformatoru obično su napravljeni od bakra. Ovi namoti su mjesto gdje se odvija prijenos električne energije putem elektromagnetske indukcije. Učinkovitost: Visoka električna vodljivost bakra znači da transformatori s bakrenim namotima mogu raditi učinkovitije, s manjim električnim gubicima u usporedbi s drugim materijalima poput aluminija. Trajnost: Bakar je također poznat po svojoj izdržljivosti i čvrstoći, što pomaže u produljenju vijeka trajanja transformatora. Manje je sklona širenju i skupljanju s promjenama temperature, što je važno za dugovječnost namota transformatora. Rasipanje topline: Dobra toplinska vodljivost bakra pomaže boljem rasipanju topline, što je važan čimbenik za suhe transformatore koji se oslanjaju na zračno hlađenje. Ostala razmatranja Troškovni faktor: Bakar je općenito skuplji od drugih materijala poput aluminija. To može učiniti transformatore na bazi bakra unaprijed skupljima, ali mogu ponuditi uštede tijekom vremena zbog veće učinkovitosti i duljeg vijeka trajanja. Težina: bakar je teži od aluminija, što može utjecati na težinu transformatora. Ovo bi moglo biti razmatranje u aplikacijama gdje je težina problem. Ukratko, bakar je uobičajeni i učinkovit materijal koji se koristi u konstrukciji suhih transformatora, posebno u namotima. Njegova uporaba je prvenstveno zbog njegove izvrsne električne i toplinske vodljivosti, što pridonosi učinkovitosti i trajnosti transformatora.
P: 8.Koji je nazivni napon suhog transformatora?
O: Nazivni napon suhog transformatora može uvelike varirati ovisno o njegovom dizajnu i namjeni. Suhi transformatori proizvedeni su tako da odgovaraju nizu naponskih zahtjeva, kako za niskonaponske tako i za srednjenaponske primjene. Evo općeg pregleda: Niskonaponski transformatori: Obično se koriste u stambenim i poslovnim okruženjima. Obično imaju primarni napon od oko 120 volti do 600 volti. Sekundarni napon je često u rasponu od 120 volti do 480 volti, pogodan za standardne električne uređaje i rasvjetu. Transformatori srednjeg napona: Koriste se u industrijskim, komunalnim i velikim komercijalnim aplikacijama, ovi transformatori mogu imati primarni napon od oko 2400 volti do 35,000 volti (35 kV). Sekundarni napon može varirati ovisno o specifičnim zahtjevima aplikacije. Prilagođene vrijednosti napona: Suhi transformatori također se mogu izraditi prema posebnim zahtjevima napona za određene primjene. To je uobičajeno u industrijskim postavkama gdje se koriste nestandardni naponi. Standardne vrijednosti: Postoje i standardne vrijednosti napona koje se obično koriste u raznim industrijama i električnim mrežama diljem svijeta. Ove standardne vrijednosti osmišljene su kako bi se osigurala kompatibilnost s uobičajenim naponima koji se koriste u različitim regijama i industrijama. Visokonaponski suhi transformatori: Iako su manje uobičajeni, postoje visokonaponski suhi transformatori koji mogu podnijeti napone veće od 35 kV. Ovo je specijalizirana oprema i ne koristi se tako široko kao tipovi niskog i srednjeg napona. Važno je napomenuti da je nazivni napon transformatora kritična specifikacija i mora odgovarati zahtjevima električnog sustava kojemu je namijenjen. Odabir nazivnog napona ovisit će o čimbenicima poput napona napojne linije, potrebnog izlaznog napona i potreba za rukovanjem snagom sustava kojem transformator služi.
P: 9.Koji su nedostaci suhog transformatora?
O: Suhi transformatori, iako su korisni u mnogim scenarijima, također imaju nekoliko nedostataka koje treba uzeti u obzir pri odabiru transformatora za određenu primjenu. Evo ključnih nedostataka: Viša radna temperatura: suhi transformatori obično rade na višim temperaturama u usporedbi s transformatorima punjenim uljem. To je zbog manje učinkovite disipacije topline, jer je ulje u transformatorima punjenim uljem učinkovitiji rashladni medij od zraka. Niža sposobnost preopterećenja: općenito imaju nižu toleranciju na situacije preopterećenja. Bez rashladnih i izolacijskih svojstava ulja, suhi transformatori ne mogu tako učinkovito podnijeti privremena preopterećenja. Ograničeni kapacitet velike snage: suhi transformatori često nisu izvedivi za aplikacije s vrlo visokim naponom i snagom. Obično su dostupni za niže do srednje snage. Veći početni trošak: Proizvodni proces i materijali za suhe transformatore mogu biti skuplji, što dovodi do viših početnih troškova nabave u usporedbi s transformatorima punjenim uljem. Kraći životni vijek u uvjetima visokog naprezanja: Zbog viših radnih temperatura i mogućnosti toplinskog naprezanja, suhi transformatori mogu imati kraći životni vijek od transformatora punjenih uljem u zahtjevnim uvjetima. Veća fizička veličina za ekvivalentne nazivne snage: Za istu nazivnu snagu, suhi transformatori obično su veći i teži od transformatora punjenih uljem. Ovo može biti značajan čimbenik u aplikacijama gdje je prostor ograničen. Razina buke: Mogu biti bučniji od transformatora punjenih uljem. Nedostatak ulja znači da nema učinka prigušivanja zvuka koji stvaraju vibracije jezgre i zavojnice. Osjetljivost na zagađivače iz okoliša: Suhi transformatori su osjetljiviji na onečišćenje prašinom, prljavštinom i drugim česticama u zraku. Takva onečišćenja mogu utjecati na rad i zahtijevati redovito čišćenje. Posebni zahtjevi za hlađenje: U zatvorenim ili slabo prozračenim prostorima mogu biti potrebni dodatni sustavi hlađenja kako bi se osigurala odgovarajuća disipacija topline. Svaki od ovih nedostataka mora se odvagnuti u odnosu na specifične zahtjeve i ograničenja dotične primjene. U mnogim slučajevima, sigurnosne i ekološke prednosti suhih transformatora nadmašuju ove nedostatke, ali u drugim scenarijima, transformator punjen uljem može biti prikladniji.
P: 10. Koje su prednosti suhog transformatora u odnosu na transformator hlađen uljem?
O: Suhi transformatori nude nekoliko prednosti u odnosu na transformatore hlađene uljem, posebice u smislu sigurnosti, utjecaja na okoliš i održavanja. Evo detaljne usporedbe: Prednosti suhih transformatora Povećana sigurnost: Suhi transformatori su sami po sebi sigurniji od transformatora hlađenih uljem jer ne sadrže zapaljivu tekućinu. To smanjuje rizik od požara i eksplozija, što ih čini sigurnijim izborom, posebno u gusto naseljenim ili ekološki osjetljivim područjima. Nema rizika od curenja ulja: Budući da ne koriste ulje kao rashladni i izolacijski medij, nema rizika od curenja ulja. Ovo eliminira zabrinutost oko onečišćenja okoliša i potrebe za sekundarnim zadržavanjem, što je ključno za instalacije u ili blizu izvora vode ili ekološki osjetljivih područja. Smanjeno održavanje: Suhi transformatori općenito zahtijevaju manje održavanja u usporedbi s transformatorima hlađenim uljem. Ne trebaju uzorkovanje ulja, zamjene ulja ili provjere curenja ulja, što pojednostavljuje njihovo održavanje i smanjuje tekuće troškove održavanja. Fleksibilnost instalacije: Nedostatak ulja omogućuje ugradnju suhih transformatora u zatvorenom prostoru bez dodatnih sigurnosnih mjera kao što su sustavi zadržavanja ulja. Ova fleksibilnost može biti značajna prednost u urbanim ili prostorno ograničenim okruženjima. Nisu potrebni sustavi za hlađenje ili suzbijanje požara: Suhi transformatori ne trebaju složene sustave za hlađenje ili opremu za suzbijanje požara koji su ponekad potrebni za transformatore hlađene uljem, posebno kada se postavljaju u zatvorenim prostorima ili u skučenim prostorima. Ekološki prihvatljivi: Budući da ne sadrže ulje, suhi transformatori su ekološki prihvatljiviji. Ne predstavljaju opasnost od onečišćenja tla ili podzemnih voda uljem, što je važno uzeti u obzir na određenim lokacijama. Trenutačni rad: Suhi transformatori mogu se staviti u rad odmah nakon instalacije bez potrebe za razdobljem taloženja, za razliku od transformatora napunjenih uljem kojima može trebati vremena da se ulje istaloži i odzrači. Bolje performanse u određenim okruženjima: Mogu raditi bolje u okruženjima s visokom vlažnošću ili značajnim temperaturnim fluktuacijama, gdje bi se transformatori hlađeni uljem mogli suočiti s izazovima. Zaključak Izbor između suhih transformatora i transformatora hlađenih uljem često ovisi o specifičnim zahtjevima primjene i ekološkim razmatranjima. Suhi transformatori preferiraju se u scenarijima gdje su sigurnost, utjecaj na okoliš i niže održavanje prioritet. Međutim, za aplikacije koje zahtijevaju veće kapacitete snage i učinkovitije hlađenje, transformatori hlađeni uljem mogu biti prikladniji.
P: 11. Što je suhi energetski transformator?
O: Suhi energetski transformator je vrsta električnog transformatora koji koristi zrak ili drugi suhi medij za hlađenje i izolaciju svoje jezgre i namota, za razliku od transformatora punjenih tekućinom koji koriste ulje ili drugu tekućinu za hlađenje i izolaciju. Ključne karakteristike i značajke suhog energetskog transformatora su: Metoda hlađenja: Suhi energetski transformatori hlade se cirkulacijom zraka. To može biti prirodno hlađenje zrakom (AN), gdje zrak prirodno cirkulira oko transformatora, ili prisilno hlađenje zrakom (AF), gdje se koriste ventilatori za poboljšanje cirkulacije zraka. Izolacija: Namoti i jezgra izolirani su čvrstim materijalima poput smole, laka ili drugih naprednih kompozita. Ovi materijali osiguravaju električnu izolaciju i također štite transformator od čimbenika okoline poput vlage i prašine. Sigurnost: Budući da ne sadrže zapaljivu tekućinu, suhi energetski transformatori su sigurniji u smislu opasnosti od požara. To ih čini prikladnima za unutarnje instalacije i na mjestima gdje je sigurnost ključna briga. Utjecaj na okoliš: Oni su ekološki prihvatljivi jer ne postoji opasnost od istjecanja ulja koje bi moglo onečistiti tlo ili izvore vode. Ovaj aspekt ih čini poželjnijima u osjetljivim područjima i smanjuje potrebu za zaštitnim strukturama. Održavanje: suhi transformatori obično zahtijevaju manje održavanja od transformatora punjenih uljem. Ne trebaju uzorkovanje ulja, zamjene ili provjere curenja. Primjene: Suhi energetski transformatori obično se koriste u različitim okruženjima, uključujući komercijalne zgrade, industrijska postrojenja, stambene komplekse i mjesta gdje su briga o okolišu i sigurnosti najvažniji. Veličina i nazivna snaga: Općenito su dostupni u nizu veličina i nazivnih snaga, prikladni za aplikacije niskog do srednjeg napona. Iako mogu podnijeti značajna opterećenja snage, obično se ne koriste za aplikacije ekstremno velike snage zbog ograničenja hlađenja. Životni vijek i učinkovitost: Suhi energetski transformatori imaju dobar vijek trajanja i učinkovitost, ali mogu raditi na višim temperaturama i imati nešto kraći životni vijek u usporedbi s transformatorima punjenim uljem u uvjetima visokog stresa. Ukratko, suhi energetski transformator je vrsta transformatora koji koristi čvrstu izolaciju i zrak za hlađenje. Poznat je po svojoj sigurnosti, malom utjecaju na okoliš i prikladnosti za unutarnje i osjetljive primjene, iako ima neka ograničenja u pogledu učinkovitosti hlađenja i velikog kapaciteta snage.
P: 12. Koja je razlika između dvije vrste transformatora?
O: Kada se uspoređuju suhi transformatori s transformatorima hlađenim uljem (ili punjenim uljem), ističe se nekoliko ključnih razlika u pogledu njihove konstrukcije, načina hlađenja, primjene i ukupnih karakteristika. Evo detaljne usporedbe: 1. Hlađenje i izolacija suhih transformatora: Za hlađenje koristite zrak (prirodni ili prisilni). Namoti i jezgra izolirani su čvrstim materijalima poput epoksidnih smola, koji osiguravaju električnu izolaciju i štite od čimbenika okoline. Transformatori hlađeni uljem: Koristite ulje (poput mineralnog ulja) za hlađenje i izolaciju. Ulje cirkulira unutar transformatora, apsorbira toplinu iz jezgre i namota i raspršuje je kroz vanjštinu transformatora. 2. Sigurnost i utjecaj na okoliš Suhi transformatori: Općenito sigurniji u smislu rizika od požara jer ne sadrže zapaljive tekućine. Također nema opasnosti od curenja ulja, što ih čini ekološki prihvatljivima. Transformatori hlađeni uljem: predstavljaju veći rizik od požara zbog ulja, zahtijevaju dodatne sigurnosne mjere. Curenje ulja može dovesti do zagađenja okoliša i zahtijeva mjere za zadržavanje i čišćenje. 3. Održavanje Suhi transformatori: zahtijevaju manje održavanja budući da nema ulja za nadzor ili zamjenu. Međutim, možda će ih trebati redovito čistiti kako bi se uklonila prašina i krhotine. Transformatori hlađeni uljem: zahtijevaju intenzivnije održavanje, uključujući redovita ispitivanja ulja, zamjenu i provjere curenja i kontaminacije. 4. Instalacija i primjena Suhi transformatori: Prikladni za unutarnje i zatvorene prostore zbog svog sigurnosnog profila. Uobičajeno u komercijalnim zgradama, bolnicama, podzemnim tunelima itd. Transformatori hlađeni uljem: Često se postavljaju na otvorenom ili u posebno dizajniranim unutarnjim prostorima s mjerama zadržavanja. Koristi se u širokom rasponu industrijskih i uslužnih aplikacija. 5. Veličina, težina i kapacitet Suhi transformatori: Obično su veći i teži za istu nazivnu snagu. Općenito se koristi za aplikacije nižeg do srednjeg napona. Transformatori hlađeni uljem: Kompaktniji i učinkovitiji za aplikacije veće snage i napona. Mogu podnijeti veća opterećenja i koriste se u prijenosnim mrežama velike snage. 6. Cijena i životni vijek suhih transformatora: Obično su skuplji unaprijed zbog materijala i proizvodnih procesa. Može imati nešto kraći životni vijek u uvjetima visokog stresa. Transformatori hlađeni uljem: Obično su u početku jeftiniji, ali iziskuju veće troškove održavanja. Često imaju duži životni vijek ako se pravilno održavaju, posebno u manje zahtjevnim okruženjima. 7. Učinkovitost i izvedba Suhi transformatori: mogu raditi na višim temperaturama zbog manje učinkovitog hlađenja, što utječe na učinkovitost i vijek trajanja. Transformatori hlađeni uljem: općenito učinkovitiji u hlađenju, što dovodi do nižih radnih temperatura i potencijalno duljeg vijeka trajanja. Zaključak Izbor između suhih transformatora i transformatora hlađenih uljem ovisi o specifičnim potrebama primjene, uključujući sigurnosne zahtjeve, ekološka razmatranja, prostor za ugradnju, mogućnosti održavanja i proračun. Suhi transformatori preferiraju se za unutarnje ili ekološki osjetljive primjene gdje je sigurnost prioritet, dok se uljno hlađeni transformatori biraju zbog njihove učinkovitosti, kapaciteta i isplativosti u aplikacijama velike snage.
P: 13. Mogu li se suhi transformatori instalirati bez kućišta?
O: Da, suhi transformatori mogu se instalirati bez kućišta u određenim situacijama, ali hoće li to biti, ovisi o različitim čimbenicima kao što su specifično okruženje instalacije, sigurnosna razmatranja i lokalni propisi. Evo nekoliko ključnih točaka koje treba uzeti u obzir: Kada se suhi transformatori mogu instalirati bez kućišta: Instalacije u zatvorenom prostoru: U mnogim unutarnjim postavkama, suhi transformatori mogu se instalirati bez dodatnog kućišta, posebno ako je okolina čista, suha i bez vodljive prašine ili korozivnih para. Inherentna sigurnost suhih transformatora u smislu opasnosti od požara čini ih prikladnima za takve instalacije. Kontrolirana okruženja: Na mjestima gdje su uvjeti okoliša kontrolirani i gdje nema rizika od mehaničkih oštećenja, vlage ili prekomjerne prašine, ugradnja suhog transformatora bez kućišta može biti izvediva. Zabrinutost u pogledu pristupačnosti: Ako je transformator instaliran na mjestu gdje neovlašteni pristup nije problem, potreba za kućištem može biti smanjena. Kada bi kućišta mogla biti potrebna: Instalacije na otvorenom: Ako se suhi transformator postavlja na otvorenom, općenito je potrebno kućište za zaštitu od vremenskih nepogoda, poput kiše, snijega i prekomjerne vlage, kao i od prašine i krhotina . Teška okruženja: U industrijskim okruženjima ili područjima s teškim uvjetima okoline, možda će biti potrebna zaštita za zaštitu transformatora od prašine, kemikalija i mehaničkih oštećenja. Sigurnost i sukladnost: Ovisno o lokalnim električnim kodovima i standardima, iz sigurnosnih razloga može biti potrebno kućište, čak i u relativno kontroliranim okruženjima. Ovo služi za sprječavanje slučajnog kontakta s dijelovima pod naponom i za osiguranje opće sigurnosti i sukladnosti. Smanjenje buke: Kućišta također mogu pomoći u smanjenju buke koju proizvodi transformator, što bi moglo biti razmatranje u određenim postavkama. Zaključak Iako suhi transformatori nude veću fleksibilnost u pogledu instalacije u usporedbi s transformatorima punjenim uljem, odluku o njihovoj ugradnji s kućištem ili bez njega treba donijeti na temelju specifičnih zahtjeva mjesta postavljanja, sigurnosnih propisa i potrebe za zaštititi transformator od čimbenika okoline. Uvijek se preporučuje konzultacija s električnim kodovima i kvalificiranim inženjerom kako bi se osigurale sigurne i usklađene instalacije.
P: 14.Koji je očekivani životni vijek suhog transformatora?
O: Očekivani životni vijek suhog transformatora ovisi o nekoliko čimbenika, uključujući njegov dizajn, kvalitetu konstrukcijskih materijala, radne uvjete i praksu održavanja. Međutim, u prosjeku se može očekivati da će dobro napravljen i pravilno održavan suhi transformator trajati između 20 i 30 godina, au nekim slučajevima čak i dulje. Čimbenici koji utječu na očekivani životni vijek: Radni uvjeti: Na životni vijek mogu značajno utjecati uvjeti u kojima transformator radi. Čimbenici kao što su temperatura okoline, vlažnost i električno opterećenje igraju ključnu ulogu. Rad transformatora unutar njegovog nazivnog kapaciteta i ekoloških specifikacija ključan je za maksimalan životni vijek. Održavanje: Redovito održavanje, uključujući čišćenje od prašine i krhotina i osiguravanje dobre ventilacije, može produljiti vijek trajanja suhog transformatora. Iako zahtijevaju manje održavanja od transformatora punjenih uljem, zanemarivanje može dovesti do preranog kvara. Kvaliteta konstrukcije: Kvaliteta materijala i konstrukcijskih tehnika korištenih u proizvodnji transformatora također određuje njegovu dugovječnost. Visokokvalitetni materijali i robustan dizajn mogu bolje izdržati stresove iz okoliša i trajati dulje. Toplinski stres: Suhi transformatori obično rade na višim temperaturama od transformatora punjenih uljem. S vremenom to može dovesti do ubrzanog starenja izolacijskih materijala, potencijalno smanjujući životni vijek transformatora ako se ne upravlja pravilno. Električni stres: Varijacije opterećenja, prenaponi i problemi s kvalitetom električne energije poput harmonika također mogu utjecati na životni vijek transformatora. Čimbenici okoliša: Izloženost teškim uvjetima okoliša, kao što su korozivne atmosfere, prekomjerna vlaga ili visoke razine zagađivača u zraku, može smanjiti životni vijek suhog transformatora. Kvaliteta ugradnje: Pravilna ugradnja, osiguravanje dobrog protoka zraka za hlađenje i izbjegavanje mehaničkog opterećenja, također pridonosi dugovječnosti transformatora. Nadogradnja i popravak: U nekim slučajevima suhi transformatori mogu se obnoviti ili nadograditi kako bi im se produžio vijek trajanja. To može uključivati zamjenu izolacijskih materijala, namotavanje zavojnica ili nadogradnju komponenti radi poboljšanja performansi i trajnosti. Zaključak: Dok je opći raspon očekivanog životnog vijeka za suhe transformatore 20 do 30 godina, stvarni životni vijek može uvelike varirati ovisno o korištenju, uvjetima okoline i brizi. Redovito održavanje i rad u određenim granicama ključni su za postizanje maksimalnog mogućeg vijeka trajanja.
P: 15. Što trebaju imati suhi transformatori instalirani na otvorenom?
O: Prilikom instaliranja suhih transformatora na otvorenom, postoji nekoliko važnih razmatranja kako bi se osigurala njihova dugovječnost, sigurnost i pravilan rad. To uključuje: Zaštitno kućište: robusno kućište neophodno je za zaštitu transformatora od okolišnih elemenata poput kiše, snijega, sunca i prašine. Kućište mora biti otporno na vremenske uvjete i dizajnirano da spriječi ulazak vode i čestica. Ventilacija za hlađenje: Budući da se suhi transformatori oslanjaju na zrak za hlađenje, odgovarajuća ventilacija je ključna. Kućište treba omogućiti dovoljan protok zraka kako bi se spriječilo pregrijavanje. U nekim slučajevima mogu biti potrebni sustavi prisilnog hlađenja zrakom (poput ventilatora). Kontrola temperature: Ako se transformator nalazi u području s ekstremnim temperaturama, možda će biti potrebne mjere za održavanje stabilne unutarnje temperature. To može uključivati grijaće elemente za hladne klime i dodatne sustave hlađenja za vruća okruženja. Zaštita okoliša: Transformator i njegovo kućište trebaju biti dizajnirani da izdrže specifične uvjete okoline u tom području, kao što je visoka vlažnost, zrak pun soli u obalnim regijama ili industrijska atmosfera s korozivnim plinovima. Zaštita od vandalizma i neovlaštenog pristupa: Kućište treba biti sigurno kako bi se spriječio neovlašteni pristup i vandalizam. To može uključivati brave, vijke zaštićene od neovlaštenog otvaranja i čvrstu konstrukciju. Zvučna izolacija: ako je buka problem, možda će biti potrebna zvučna izolacija. Suhi transformatori mogu biti bučniji od transformatora punjenih uljem, a kućište s materijalima za prigušivanje zvuka može pomoći u područjima osjetljivim na buku. Sigurnosni znakovi i razmaci: Potrebno je postaviti odgovarajuće sigurnosne znakove i oko transformatora treba održavati odgovarajuće razmake u skladu s regulatornim i sigurnosnim smjernicama. Usklađenost sa standardima i propisima: Instalacija treba biti u skladu s lokalnim i nacionalnim električnim kodovima i standardima, koji mogu diktirati specifične zahtjeve za vanjske instalacije transformatora. Pristupačnost za održavanje: Transformator bi trebao biti lako dostupan za održavanje, inspekciju i moguće popravke. To uključuje razmatranje položaja za lak pristup uz održavanje sigurnosnih razmaka. Uzemljenje i zaštita od prenapona: Pravilno uzemljenje ključno je za sigurnost, a zaštita od prenapona može biti potrebna za zaštitu transformatora od električnih prenapona. Ukratko, kada se suhi transformatori postavljaju na otvorenom, ključno je osigurati zaštitna i ventilirana kućišta, uzeti u obzir čimbenike okoliša, osigurati sigurnost i sukladnost s propisima te olakšati jednostavno održavanje. Svaki od ovih elemenata igra ulogu u održavanju funkcionalnosti transformatora i produljenju njegovog vijeka trajanja.
P: 16. Koja je sigurnost suhog transformatora?
O: Sigurnost suhih transformatora je jedna od njihovih najznačajnijih prednosti, posebno u usporedbi s transformatorima punjenim uljem. Evo ključnih aspekata koji pridonose njihovoj sigurnosti: Smanjena opasnost od požara: Jedna od primarnih sigurnosnih značajki suhih transformatora je njihova mala opasnost od požara. Budući da ne sadrže zapaljivo izolacijsko ulje, opasnost od požara i eksplozije je znatno smanjena. To ih čini posebno prikladnima za instalacije u naseljenim područjima, poslovnim zgradama i okruženjima gdje je sigurnost od požara najvažnija. Bez curenja ulja: Nedostatak ulja eliminira rizik od curenja ulja, što može dovesti do zagađenja okoliša i predstavljati opasnost od požara. Ovo je posebno važno u ekološki osjetljivim područjima ili gdje se mora izbjeći onečišćenje tla i vode. Manji utjecaj na okoliš: Suhi transformatori su ekološki prihvatljiviji jer nemaju potencijala ispuštanja štetnih tvari u okoliš. Ovaj aspekt je ključan za unutarnje instalacije iu područjima sa strogim standardima zaštite okoliša. Sigurno za unutarnju upotrebu: Zbog smanjene opasnosti od požara i nedostatka ulja, suhi se transformatori često koriste u zatvorenim prostorima, uključujući podrume, zgrade i druge zatvorene prostore. Ne zahtijevaju dodatne mjere zaštite od požara poput transformatora punjenih uljem, kojima su potrebne jame za sakupljanje i sustavi za suzbijanje požara kada su instalirani u zatvorenom prostoru. Manji rizik od električnog udara: Čvrsti izolacijski materijali koji se koriste u suhim transformatorima smanjuju rizik od električnog udara u usporedbi s transformatorima punjenim uljem, kod kojih ulje može iscuriti i potencijalno stvoriti vodljivi put. Bez emisije otrovnih plinova: Za razliku od nekih transformatora punjenih uljem, suhi transformatori ne ispuštaju otrovne plinove u normalnim radnim uvjetima ili čak u uvjetima kvara. Ovo je osobito važno u zatvorenim prostorima. Sposobnost preopterećenja: Moderni suhi transformatori dizajnirani su za relativno sigurno rukovanje privremenim preopterećenjima, iako je njihov kapacitet preopterećenja općenito niži nego kod transformatora punjenih uljem. Robusna konstrukcija: Često se izrađuju s robusnom konstrukcijom kako bi izdržali čimbenike okoliša poput vlage, temperaturnih varijacija i zagađenja, što dodatno povećava njihov sigurnosni profil. Sukladnost sa sigurnosnim standardima: Suhi transformatori proizvedeni su u skladu s raznim nacionalnim i međunarodnim sigurnosnim standardima, koji diktiraju stroge zahtjeve za dizajn, konstrukciju i rad. Sigurnosne mjere opreza Unatoč ovim sigurnosnim prednostima, bitno je instalirati, koristiti i održavati suhe transformatore u skladu s uputama proizvođača i relevantnim sigurnosnim standardima. Redoviti pregledi i održavanje ključni su za siguran i učinkovit rad tijekom cijelog radnog vijeka. Pravilna instalacija, uključujući odgovarajući razmak, ventilaciju i zaštitu od čimbenika okoline, također je ključna za sigurnost.
P: 17.Koji je očekivani životni vijek suhog transformatora?
O: Očekivani životni vijek suhog transformatora obično se kreće od 20 do 30 godina, iako uz pravilno održavanje i povoljne uvjete rada, neki mogu trajati i dulje. Na životni vijek suhog transformatora utječu različiti čimbenici: Radni uvjeti: Radna okolina transformatora igra značajnu ulogu. Uvjeti kao što su temperatura okoline, vlažnost i priroda električnog opterećenja (konzistentno naspram fluktuirajućih) utječu na njegovu dugovječnost. Održavanje: Redovito održavanje, uključujući čišćenje i inspekciju, može značajno produljiti vijek trajanja transformatora. Nakupljanje prašine i krhotina može spriječiti hlađenje i dovesti do pregrijavanja, stoga je održavanje transformatora čistim ključno. Kvaliteta konstrukcije: Materijali i kvaliteta proizvodnje transformatora također su ključni čimbenici. Visokokvalitetni materijali i konstrukcija mogu bolje podnijeti okolišna i radna opterećenja. Toplinski stres: Suhi transformatori često rade na višim temperaturama od transformatora punjenih uljem. To može dovesti do ubrzanog starenja izolacijskih materijala ako je toplinsko naprezanje stalno visoko. Električno opterećenje: Rad transformatora unutar njegovog nazivnog kapaciteta je ključan. Često preopterećenje ili rad blizu maksimalnog kapaciteta može skratiti životni vijek. Čimbenici okoliša: Izloženost korozivnoj atmosferi, prekomjernoj vlazi ili zagađivačima mogu utjecati na komponente transformatora, smanjujući njegov vijek trajanja. Kvaliteta ugradnje: Pravilna ugradnja, osiguravanje odgovarajućeg prostora za cirkulaciju zraka i izbjegavanje mehaničkog naprezanja, također je važno za dugovječnost transformatora. Nadogradnje i obnove: Ponekad se komponente suhog transformatora mogu nadograditi ili obnoviti, poput premotavanja zavojnica ili zamjene izolacije, što može produžiti njegov vijek trajanja. Ukratko, dok je opće očekivanje da će suhi transformator trajati 20 do 30 godina, stvarni životni vijek može varirati ovisno o tome koliko se dobro održava, uvjetima pod kojima radi i kvaliteti njegove konstrukcije. Redovito održavanje i rad u određenim granicama ključni su za postizanje maksimalnog vijeka trajanja.
P: 18. Koje su prednosti i nedostaci suhog transformatora?
O: Suhi transformatori imaju jedinstven skup prednosti i nedostataka koji ih čine prikladnima za određene primjene, dok su manje idealni za druge. Razumijevanje toga može pomoći u odlučivanju je li suhi transformator pravi izbor za određene potrebe. Prednosti suhih transformatora Sigurnost: Manje su zapaljivi od transformatora punjenih uljem, smanjujući rizik od požara i eksplozija. To ih čini sigurnijima, posebno u zatvorenim ili ekološki osjetljivim područjima. Nema rizika od curenja ulja: Bez ulja kao rashladnog medija, nema rizika od curenja ulja, što ih čini ekološki prihvatljivijima i eliminira zabrinutost oko onečišćenja tla ili vode. Nisko održavanje: zahtijevaju manje održavanja u usporedbi s transformatorima punjenim uljem, jer nema potrebe za ispitivanjem ulja, zamjenom ulja ili upravljanjem curenjem ulja. Trenutačni rad: Suhi transformatori mogu se uključiti odmah nakon instalacije, bez razdoblja čekanja da se rashladni medij slegne, za razliku od transformatora punjenih uljem. Prikladnost za okoliš: Prikladni su za upotrebu u ekološki osjetljivim područjima i tamo gdje postoji visoka razina ljudske interakcije, kao što su stambene ili poslovne zgrade. Smanjeni zahtjevi za hlađenje i suzbijanje požara: U mnogim slučajevima ne zahtijevaju opsežne sustave hlađenja ili mjere za suzbijanje požara koje su potrebni transformatorima punjenim uljem. Nedostaci suhih transformatora. Viša radna temperatura: Oni obično rade na višim temperaturama zbog manje učinkovitog hlađenja, što može utjecati na njihov životni vijek i učinkovitost. Niži kapacitet napajanja: Općenito, prikladni su za aplikacije s nižim do srednjim naponom i možda nisu izvedivi za aplikacije s vrlo visokim naponom ili napajanjem. Veći početni trošak: Proizvodni proces i materijali za suhe transformatore mogu biti skuplji, što dovodi do veće početne nabavne cijene. Veličina i težina: Za istu ocjenu snage, suhi transformatori obično su veći i teži, što može biti izazov u smislu transporta i zahtjeva za prostorom. Razina buke: Mogu biti bučniji tijekom rada, što bi moglo biti razmatranje u određenim okruženjima. Osjetljivost na uvjete okoline: Iako ne postoji opasnost od curenja ulja, suhi transformatori mogu biti osjetljiviji na kontaminaciju prašinom i drugim česticama u zraku. Zahtjevi za hlađenje: U skučenim prostorima može biti potrebna dodatna ventilacija ili klimatizacija kako bi se osiguralo odgovarajuće hlađenje. Zaključak Izbor između suhog tipa i transformatora punjenog uljem ovisi o specifičnim zahtjevima primjene, kao što su sigurnosna razmatranja, uvjeti okoline, prostorna ograničenja i potrebe za napajanjem. Suhi transformatori često se preferiraju za unutarnju upotrebu iu ekološki osjetljivim područjima zbog njihove sigurnosti i malog utjecaja na okoliš, unatoč njihovoj višoj cijeni i ograničenjima u kapacitetu napajanja.
P: 19. Da li suhi transformatori zahtijevaju cirkulaciju zraka?
O: Da, suhi transformatori zahtijevaju cirkulaciju zraka za hlađenje. Za razliku od transformatora punjenih uljem, gdje ulje djeluje kao rashladno sredstvo, suhi transformatori oslanjaju se na zrak za raspršivanje topline koja se stvara tijekom rada. Pravilna cirkulacija zraka ključna je za održavanje učinkovitosti i dugovječnosti suhog transformatora. Ovdje su ključni aspekti cirkulacije zraka u suhim transformatorima: Prirodno hlađenje zrakom (AN): Mnogi suhi transformatori koriste prirodnu cirkulaciju zraka za hlađenje. U ovoj postavci, zrak prirodno struji oko i kroz transformator, odnoseći toplinu koju stvara električna struja. Ova metoda je često dovoljna za manje transformatore ili one koji rade pod uvjetima manjeg opterećenja. Prisilno zračno hlađenje (AF): Za transformatore većeg kapaciteta ili u situacijama kada transformator radi pod većim opterećenjem, može biti potrebno prisilno zračno hlađenje. To uključuje korištenje ventilatora ili puhala za poboljšanje cirkulacije zraka, čime se povećava sposobnost transformatora da rasipa toplinu. Zahtjevi za ventilaciju: Za učinkovito hlađenje, suhi transformatori moraju biti instalirani u dobro prozračenim područjima. Potreban je odgovarajući prostor oko transformatora kako bi se omogućio nesmetan protok zraka. Ako je transformator zatvoren, kućište mora biti projektirano tako da omogućuje dovoljnu izmjenu zraka. Razmatranja okoliša: Okolina koja ga okružuje igra ulogu u učinkovitosti hlađenja zraka. Visoke temperature okoline, vlažnost ili prisutnost prašine i zagađivača mogu utjecati na sposobnost transformatora da učinkovito hladi. U takvim slučajevima mogu biti potrebne dodatne mjere hlađenja ili kontrola okoliša. Rasipanje topline: Učinkovitost cirkulacije zraka izravno utječe na temperaturu transformatora. Ako transformator ne može adekvatno odvoditi toplinu zbog loše cirkulacije zraka, može raditi na višim temperaturama, što može ubrzati starenje izolacije i smanjiti njezin životni vijek. Čimbenici dizajna: Moderni suhi transformatori često su dizajnirani imajući na umu hlađenje, s ventilacijskim otvorima, kanalima ili drugim značajkama koje olakšavaju učinkovit protok zraka. Ukratko, cirkulacija zraka je kritičan aspekt rada i dugovječnosti suhog transformatora. Bez obzira radi li se o prirodnom ili prisilnom zračnom hlađenju, osiguravanje pravilne ventilacije i odvođenja topline ključno je za siguran i učinkovit rad suhih transformatora.
P: 20. Koliko možete opteretiti suhi transformator?
O: Kapacitet opterećenja suhog transformatora određen je njegovom nazivnom snagom, izraženom u kilovolt-amperima (kVA). Kako bi se osigurao siguran i učinkovit rad, ključno je pridržavati se specificirane snage transformatora. Evo nekih ključnih točaka u vezi s opterećenjem suhih transformatora: Nazivna snaga: Natpisna pločica transformatora obično označava njegovu najveću nosivost u kVA. Ova se ocjena temelji na sposobnosti transformatora da podnese određeno električno opterećenje bez prekoračenja projektiranih temperaturnih ograničenja. Preopterećenje: Dosljedan rad transformatora iznad njegovog nazivnog kapaciteta može dovesti do pregrijavanja, ubrzanog starenja izolacije i mogućeg kvara. Iako se kratkotrajna, manja preopterećenja mogu tolerirati, treba ih izbjegavati kako bi se osigurala dugovječnost i pouzdanost transformatora. Temperaturna vrijednost: Kapacitet opterećenja također je povezan s temperaturom okoline u kojoj transformator radi. Proizvođači obično temelje nazivni kapacitet na standardnoj temperaturi okoline (obično 40 stupnjeva). Ako je radna temperatura viša, možda će biti potrebno smanjiti kapacitet opterećenja kako bi se spriječilo pregrijavanje. Učinkovitost hlađenja: Sposobnost učinkovitog odvođenja topline utječe na to koliko se suhi transformator može opteretiti. Dobra ventilacija i, u nekim slučajevima, prisilno hlađenje zrakom (pomoću ventilatora), može pomoći u održavanju optimalne radne temperature. Fluktuacije opterećenja: Suhi transformatori općenito mogu podnijeti povremene fluktuacije opterećenja. Međutim, kontinuirani rad blizu ili pri punom opterećenju, osobito ako je popraćen čestim skokovima opterećenja, može opteretiti transformator. Kvaliteta električne energije: Harmonici i drugi problemi s kvalitetom električne energije također mogu utjecati na kapacitet opterećenja transformatora. Nelinearna opterećenja, koja stvaraju harmonike, mogu uzrokovati dodatno zagrijavanje u transformatoru i mogu zahtijevati smanjenje snage. Smjernice proizvođača: Uvijek se pridržavajte specifikacija i smjernica proizvođača za utovar. Oni pružaju ključne informacije o maksimalnom sigurnom opterećenju i svim uvjetima koji mogu zahtijevati smanjenje snage. Ukratko, maksimalno opterećenje koje suhi transformator može podnijeti je njegova nazivna snaga i važno je ne prekoračiti ovu ocjenu tijekom dugotrajnih razdoblja. Pridržavanje specifikacija proizvođača i uzimanje u obzir čimbenika kao što su temperatura okoline i kvaliteta napajanja ključni su za siguran i učinkovit rad. Preopterećenje transformatora može dovesti do pregrijavanja, smanjene učinkovitosti i skraćenog vijeka trajanja.
P: 21.Koji je tip transformatora namijenjen za vanjsku upotrebu?
O: Transformatori namijenjeni za vanjsku upotrebu posebno su dizajnirani da izdrže različite uvjete okoline kao što su kiša, snijeg, ekstremne temperature, vlaga i izloženost UV zrakama sunčeve svjetlosti. I suhi transformatori i transformatori punjeni uljem mogu se konfigurirati za vanjsku upotrebu, ali će se njihov dizajn i konstrukcija razlikovati od onih namijenjenih za unutarnju upotrebu kako bi se osigurala trajnost i siguran rad u vanjskim okruženjima. Evo kako svaki tip može biti prikladan za vanjsku primjenu: Transformatori punjeni uljem za vanjsku upotrebu Robusna kućišta: Često su opremljena robusnim kućištima otpornim na vremenske uvjete za zaštitu od vlage, prašine i drugih čimbenika okoliša. Sustavi hlađenja: Transformatori punjeni uljem prirodno imaju dobra svojstva hlađenja, što ih čini prikladnima za različite vanjske temperature. Visoka izdržljivost: ulje u ovim transformatorima osigurava izolaciju i pomaže u učinkovitom odvođenju topline, što je korisno pri promjenjivim vanjskim temperaturama. Sigurnosne mjere: Dodatne sigurnosne mjere kao što su sustavi zadržavanja potencijalnog curenja ulja mogu biti potrebne, posebno u ekološki osjetljivim područjima. Suhi transformatori za vanjsku upotrebu Kućišta otporna na vremenske uvjete: Suhi transformatori za vanjsku upotrebu zahtijevaju posebna kućišta za zaštitu od vremenskih utjecaja i osiguravanje pravilne ventilacije za hlađenje. Kontrola temperature i vlažnosti: Možda će im trebati dodatne značajke za rukovanje ekstremnim temperaturama i vlagom, kao što su ventilatori za hlađenje ili grijači s kontroliranom temperaturom. Otpornost na koroziju: Komponente se često tretiraju za otpornost na koroziju, budući da je izloženost vlazi i potencijalno korozivnim atmosferama značajan problem. Fizička zaštita: Kućišta su također dizajnirana za pružanje fizičke zaštite od vandalizma ili slučajnog oštećenja. Opća razmatranja za vanjske transformatore Usklađenost sa standardima: Transformatori za vanjsku upotrebu moraju biti u skladu s relevantnim standardima i propisima, koji mogu diktirati posebne zahtjeve za ugradnju i rad na otvorenom. Dostupnost održavanja: Vanjski transformatori trebaju biti lako dostupni za održavanje i preglede, uzimajući u obzir faktore kao što su sigurnost i praktičnost. Zaštita od prenapona: Često im je potrebna dodatna zaštita od prenapona kako bi se zaštitili od udara groma i strujnih udara, koji su češći na otvorenom. Razmatranja buke: U stambenim područjima ili u blizini radnih mjesta mogu biti potrebne značajke za smanjenje buke kako bi se smetnje svele na minimum. Ukratko, i suhi transformatori i transformatori punjeni uljem mogu se prilagoditi za vanjsku upotrebu, ali zahtijevaju posebne modifikacije dizajna i zaštitne mjere kako bi se osiguralo da mogu raditi pouzdano i sigurno u vanjskim uvjetima. Izbor između suhog tipa i transformatora punjenog uljem za vanjsku upotrebu ovisit će o čimbenicima kao što su specifični uvjeti okoline, dostupnost prostora, zahtjevi za napajanjem i sigurnosna razmatranja.
P: 22.Koji su zahtjevi za ventilaciju za suhi transformator?
O: Pravilna ventilacija ključna je za učinkovit i siguran rad suhog transformatora. Ovi se transformatori oslanjaju na zrak za hlađenje i raspršivanje topline nastale tijekom rada. Neadekvatna ventilacija može dovesti do pregrijavanja, smanjene učinkovitosti i potencijalno skratiti životni vijek transformatora. Ovdje su ključni zahtjevi za ventilaciju: Adekvatan protok zraka: oko transformatora mora postojati dovoljan protok zraka kako bi se toplina učinkovito raspršila. To se može postići prirodnom ili prisilnom cirkulacijom zraka. Slobodni prostor oko transformatora: oko transformatora mora biti osiguran odgovarajući prostor kako bi se osiguralo neograničeno kretanje zraka. Potreban razmak može varirati ovisno o veličini i dizajnu transformatora, ali obično uključuje ostavljanje nekoliko stopa prostora sa svih strana. Ventilacija prostorije: Ako je transformator instaliran u zatvorenom prostoru, sama prostorija mora imati odgovarajuću ventilaciju. To može uključivati ventilacijske otvore, zračne kanale ili ispušne ventilatore koji pomažu cirkulirati zrak i uklanjaju toplinu koju stvara transformator. Kontrolirana temperatura okoline: Treba kontrolirati temperaturu okoline u prostoriji ili prostoru gdje je transformator instaliran. Previsoke temperature okoline mogu smanjiti učinkovitost hlađenja zraka i dovesti do pregrijavanja. Kontrola vlažnosti: visoka vlažnost može utjecati na učinkovitost hlađenja i potencijalno uzrokovati kondenzaciju, što može dovesti do električnih kvarova. Važno je održavati kontroliranu razinu vlažnosti. Kontrola prašine i krhotina: Prostor treba održavati bez prašine i krhotina, koji mogu ometati protok zraka i izolirati komponente, što dovodi do povišenih radnih temperatura. Sustavi prisilnog zračnog hlađenja: Za veće transformatore ili one u ograničenim prostorima, sustavi prisilnog zračnog hlađenja (kao što su ventilatori ili puhala) mogu biti potrebni kako bi se osigurala odgovarajuća disipacija topline. Redovito održavanje: Redovito čišćenje i održavanje transformatora i njegovog okolnog područja važno je kako bi se osiguralo da zračni prolazi ostanu čisti i učinkoviti. Sukladnost s propisima i standardima: Zahtjevi za ventilaciju moraju biti u skladu s relevantnim električnim kodovima, standardima i preporukama proizvođača. Ove smjernice osiguravaju sigurnost i optimalnu izvedbu. Razmatranje izlazne topline transformatora: Dizajn ventilacijskog sustava treba uzeti u obzir količinu topline koju će transformator generirati, a na koju utječu njegova veličina i opterećenje. Ukratko, osiguravanje odgovarajuće ventilacije za suhi transformator ključno je za održavanje njegove učinkovitosti, sprječavanje pregrijavanja i produljenje njegovog životnog vijeka. To uključuje odgovarajući razmak, ventilaciju prostorije, kontrolu temperature i vlažnosti i potencijalno prisilno hlađenje zrakom, sve u skladu s regulatornim smjernicama i smjernicama proizvođača. Redovito održavanje kako bi transformator i njegovo okruženje bili čisti i bez prepreka također je ključno.
P: 23. Jesu li suhi transformatori unutarnji ili vanjski?
O: Suhi transformatori mogu se instalirati i u zatvorenom i na otvorenom, ali će se njihov dizajn i zahtjevi za ugradnju razlikovati ovisno o lokaciji. Uobičajena uporaba unutarnje instalacije: suhi transformatori često se preferiraju za unutarnje instalacije, posebno u poslovnim i stambenim zgradama, zbog svojih sigurnosnih prednosti. Ne sadrže zapaljivo ulje, čime se smanjuje opasnost od požara. Ventilacija: Pravilna ventilacija ključna je za odvođenje topline. Unutarnje instalacije moraju osigurati odgovarajuću cirkulaciju zraka oko transformatora. Prostorna razmatranja: Obično zahtijevaju manje prostora u usporedbi s transformatorima punjenim uljem, budući da nema potrebe za objektima za zadržavanje ulja ili sigurnosnim razmacima od požara. Razina buke: Obično su bučniji od transformatora punjenih uljem, što može biti razmatranje u određenim unutarnjim okruženjima. Zaštitno kućište za vanjsku instalaciju: Kada se postavljaju na otvorenom, suhi transformatori trebaju zaštitna kućišta koja ih štite od vremenskih nepogoda poput kiše, snijega i ekstremnih temperatura. Hlađenje i ventilacija: Kućište mora omogućiti odgovarajuće hlađenje i ventilaciju, istovremeno štiteći transformator od čimbenika okoline. Otpornost na okoliš: Komponente treba tretirati za otpornost na koroziju, posebno u teškim uvjetima okoline. Fizička zaštita: Kućišta često moraju biti čvrsta kako bi zaštitila od vandalizma i slučajnog oštećenja. Opća razmatranja Sigurnost i utjecaj na okoliš: Suhi transformatori odabrani su zbog svoje sigurnosti i malog utjecaja na okoliš, što je korisno iu unutarnjim i vanjskim postavkama. Održavanje: zahtijevaju redovito održavanje, uključujući čišćenje radi uklanjanja prašine i osiguravanja dobrog protoka zraka, neovisno o tome jesu li postavljeni u zatvorenom ili otvorenom prostoru. Usklađenost s propisima: Instalacija treba biti u skladu s lokalnim električnim kodovima i standardima, bilo unutar ili na otvorenom. Ukratko, suhi transformatori su svestrani i mogu se koristiti iu unutarnjim i vanjskim postavkama, ali zahtjevi za ugradnju se razlikuju. U zatvorenom prostoru fokus je na ventilaciji i učinkovitosti prostora, dok vanjske instalacije zahtijevaju mjere zaštite od utjecaja okoliša.
P: 24. Trebaju li transformatori biti pričvršćeni vijcima?
O: Da, transformatori obično moraju biti pričvršćeni vijcima ili sigurno montirani kako bi se osigurala stabilnost i sigurnost. Ovo je važno iz nekoliko razloga: Sigurnost: Osiguranje transformatora na mjestu sprječava njegovo pomicanje ili prevrtanje, što bi moglo biti opasno i dovesti do električnih opasnosti, posebno u područjima podložnim vibracijama, seizmičkoj aktivnosti ili tamo gdje postoji redovno kretanje (kao što je u industrijskim uvjetima). Stabilnost električnih veza: Transformatori imaju električne veze koje mogu biti osjetljive na kretanje. Pričvršćivanje transformatora vijcima pomaže u održavanju cjelovitosti ovih spojeva. Sprječavanje oštećenja: sigurna montaža štiti transformator od fizičkih oštećenja do kojih bi moglo doći uslijed slučajnih udaraca ili pomaka. Usklađenost s propisima: Mnogi građevinski propisi i električni standardi zahtijevaju da transformatori budu sigurno montirani kao dio općih sigurnosnih i instalacijskih protokola. Smanjenje buke: Pravilna montaža također može smanjiti buku uzrokovanu vibracijama, što je osobito važno za transformatore instalirane u ili u blizini nastanjenih prostora. Razmatranja za montiranje transformatora: Priprema površine: Površina na koju se transformator montira treba biti ravna i dovoljno čvrsta da izdrži njegovu težinu. Vrsta montaže: Način montaže može varirati. Neki transformatori imaju ugrađene montažne nosače ili noge s rupama za pričvršćivanje za pod. Drugi mogu zahtijevati zasebnu montažnu bazu ili okvir. Prigušivanje vibracija: U nekim slučajevima mogu se koristiti jastučići za prigušivanje vibracija ili izolatori između transformatora i površine za ugradnju kako bi se smanjila buka i apsorbirale vibracije. Pristupačnost: Transformator treba montirati na mjesto gdje je dostupan za održavanje, inspekciju i hitno isključivanje ako je potrebno. Čimbenici okoliša: Za vanjske instalacije, uzmite u obzir čimbenike kao što su izloženost vremenskim prilikama i potencijalna potreba za povišenom montažom u područjima sklonim poplavama. Ukratko, pričvršćivanje ili sigurno montiranje transformatora standardna je praksa kako bi se osigurala sigurnost, održala stabilnost veze, spriječilo fizičko oštećenje i uskladilo s regulatornim zahtjevima. Specifična metoda montaže i razmatranja ovisit će o vrsti transformatora, veličini, lokaciji i čimbenicima okoline.
P: 25.Koji je minimalni razmak oko suhog transformatora?
O: Minimalni razmak oko suhog transformatora bitan je za sigurnost, pravilnu ventilaciju i jednostavnost održavanja. Međutim, posebni zahtjevi za slobodnim prostorom mogu varirati ovisno o nekoliko čimbenika uključujući veličinu transformatora, dizajn, metodu hlađenja i lokalne električne kodove ili standarde. Evo općih smjernica: Bočni i stražnji razmak: Obično se preporučuje najmanje 18 inča do 24 inča (oko 45 do 60 cm) prostora oko strana i stražnje strane transformatora. Ovaj prostor je neophodan za odgovarajuću cirkulaciju zraka, hlađenje i omogućavanje sigurnog i jednostavnog pristupa radi održavanja i pregleda. Prednji razmak: Obično je potrebno više prostora na prednjoj strani transformatora kako bi se omogućio siguran rad i aktivnosti održavanja. Uobičajena smjernica je najmanje 36 inča (oko 91 cm) slobodnog prostora ispred. Iznad transformatora: Razmak iznad transformatora je također važan, posebno za hlađenje. Često se preporučuje minimalni razmak od 18 do 24 inča (45 do 60 cm) iznad jedinice. Razmatranje većih transformatora: Za veće transformatore ili one u instalacijama većeg kapaciteta može biti potreban veći razmak. Važno je konzultirati se sa smjernicama proizvođača i lokalnim propisima za posebne zahtjeve. Lokalni propisi i standardi: Lokalni građevinski propisi i električni standardi mogu imati posebne zahtjeve za razmake od transformatora. Usklađenost s ovim propisima je ključna. Čimbenici okoline: U okruženjima s visokim temperaturama okoline ili ograničenom ventilacijom može biti potreban dodatni prostor kako bi se osiguralo odgovarajuće hlađenje. Sigurnost i pristupačnost: Adekvatan prostor nije samo za hlađenje, već i za osiguranje sigurnosti tijekom rada i održavanja. Omogućuje prostor za siguran pristup transformatoru, posebno za servisiranje električnih priključaka. Važno je napomenuti da su ovo općenite smjernice i da stvarni zahtjevi za dopuštenjem mogu varirati. Uvijek se obratite specifikacijama proizvođača i lokalnim građevinskim i električnim propisima kako biste odredili odgovarajući razmak za određenu instalaciju. Odgovarajući razmak neophodan je za siguran i učinkovit rad transformatora, kao i za usklađenost sa sigurnosnim propisima.
