Izolacija transformatora: Srce svakog pouzdanog transformatora
Izolacija transformatora gotovo je-jedan od najvažnijih dijelova svakog transformatora. To je u osnovi ono što sve električne dijelove drži sigurno odvojene - namote, pojedinačne zavoje, slojeve, jezgru i uzemljenje - dok također svemu daje mehaničku čvrstoću i pomaže u kontroli topline. Ako izolacija transformatora nije na visini, gledate u kratke spojeve, djelomična pražnjenja, iskrenje i transformatore koji prerano odustaju.
(Kliknite na sliku da saznate više.)
Glavne vrste izolacijskih sustava transformatora
Transformatori obično dolaze u dvije glavne vrste ovisno o tome kako su izolirani i ohlađeni:
Transformatori uronjeni-uljem (punjeni-tekućinom).: Ovi dečki koriste mineralno ulje - ili ponekad modernije sintetičke ili esterske tekućine - za dvostruku funkciju i kao rashladno sredstvo i kao izolator. Kombiniraju ga s materijalima na bazi celuloze-kao što su kraft papir, prešana ploča i transformatorska ploča. Nakon što papir upije ulje, njegova izolacijska sposobnost dobiva veliki poticaj. Ovu vrstu često ćete vidjeti u velikim energetskim i distribucijskim transformatorima jer je izvrsna u prijenosu topline.
Suhi-transformatori: Ovdje uopće nema ulja. Umjesto toga ovise o zraku i čvrstoj izolaciji. Uobičajene postavke uključuju zavojnice impregnirane pod vakuumom (VPI), inkapsulirane pod vakuumom (VPE) ili zavojnice od lijevane smole. Tipični su materijali poput epoksidne smole, Nomex®, tinjca, staklenih vlakana i poliesterske folije. Ovo su -najbolji izbor za zatvorene prostore, bolnice, škole ili bilo gdje gdje su opasnost od požara i ekološka pravila velika stvar.
Ključne komponente izolacijskog sustava
Evo jednostavnog prikaza glavnih dijelova:
Postoje i manji potporni dijelovi poput odstojnika, podložaka i konstrukcija, obično izrađenih od prešane ploče ili sličnih kompozita.

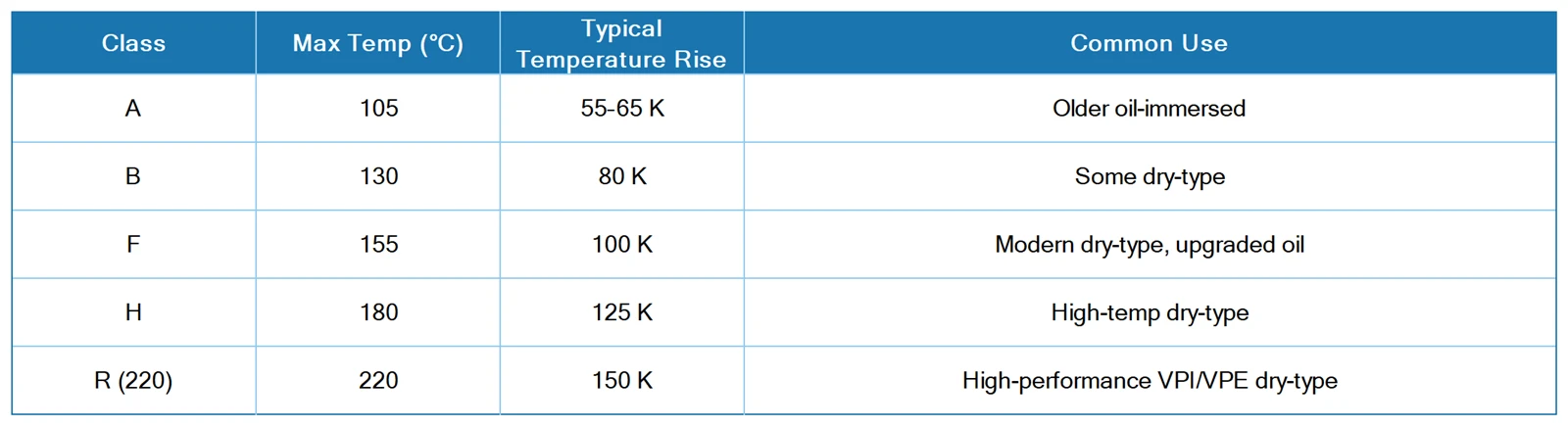

Klase izolacije (toplinske ocjene)
Klasa izolacije u osnovi vam govori koliko vruć transformator može raditi bez previše skraćivanja njegovog životnog vijeka (obično ciljano na 20–30+ godina). Izračunava se oko najtoplijeg mjesta unutra.
Više klase omogućuju vam da više opteretite jedinicu ili je učinite kompaktnijom, ali dolaze s višom cijenom.
Važni materijali i funkcije
Neki od glavnih materijala u izolaciji transformatora uključuju celulozu (Kraft papir i prešani karton), toplinski poboljšani papir, Nomex aramid, epoksidnu smolu i različita izolacijska ulja. Sustav mora izdržati električni stres, toplinu od gubitaka, mehaničke sile tijekom kratkih spojeva i ostati kemijski stabilan tijekom vremena.
Starenje je ipak pravi problem. Vlaga, kisik, toplina i zagađivači mogu prilično brzo istrošiti - osobito celulozu. Zato se ljudi oslanjaju na testove poput analize otopljenog plina (DGA), analize furana i ispitivanja faktora snage kako bi provjerili koliko se izolacija drži.
Trendovi i inovacije
U posljednje vrijeme puno je uzbudljivog rada na hibridnim izolacijskim sustavima, ekološki prihvatljivijim esterskim tekućinama umjesto tradicionalnih mineralnih ulja, naprednoj sintetici, nanokompozitima i pametnijim alatima za praćenje za prediktivno održavanje.
Na kraju dana, dobra izolacija transformatora je ono što održava neometani protok struje i pouzdanost mreže. Kada se napravi kako treba, lako može trajati desetljećima uz pravilnu njegu.
FAQ
P: Koja je glavna razlika između izolacije-uljnog i suhog{1}}tipa transformatora?
O: Transformatori uronjeni u-ulje koriste mineralno ulje (ili esterske tekućine) zajedno s celuloznim papirom i kartonom za izvrsnu izolaciju i hlađenje. Izvrsni su za velike-jedinice velike snage. Suhi-transformatori, s druge strane, potpuno preskaču tekućinu i koriste čvrste materijale poput epoksidne smole, Nomexa i liskuna. Sigurniji su za upotrebu u zatvorenom prostoru, posebno na mjestima kao što su bolnice ili škole gdje postoji opasnost od požara.
P: Zašto je klasa izolacije toliko važna kod transformatora?
O: Klasa izolacije vam govori koliko vruć transformator može sigurno raditi bez prebrzog istrošenja. Na primjer, klasa F (155 stupnjeva) uobičajena je u modernim transformatorima, dok klasa H (180 stupnjeva) podnosi više temperature. Odabir prave klase pomaže uravnotežiti veličinu, sposobnost preopterećenja, cijenu i očekivani životni vijek - obično ciljajući na 20 do 30+ godina pouzdane usluge.
P: Koja je najveća prijetnja izolaciji transformatora i kako se njome može upravljati?
O: Vlaga je javni neprijatelj broj jedan, posebno za izolaciju na bazi celuloze-. Drastično smanjuje izolacijsku čvrstoću. Toplina, kisik i zagađivači također ubrzavaju starenje. Dobra je vijest da redovita testiranja - poput analize otopljenog plina (DGA), ispitivanja furana i provjere izolacijskog otpora - pomažu u ranom otkrivanju problema kako biste mogli produžiti vijek trajanja transformatora.
P: Postoje li novi trendovi u izolaciji transformatora o kojima bih trebao znati?
O: Da! Proizvođači se kreću prema ekološki-prijateljskim esterskim tekućinama koje su biorazgradivije i-otpornije na vatru od tradicionalnih mineralnih ulja. Hibridni izolacijski sustavi, nanokompoziti i pametniji online alati za praćenje također postaju popularni. Ova poboljšanja čine transformatore učinkovitijima, ekološki prihvatljivijima i lakšima za održavanje.
